智能流体处理产品带您走得更远更快
Smart fluid handling to take you forward,faster

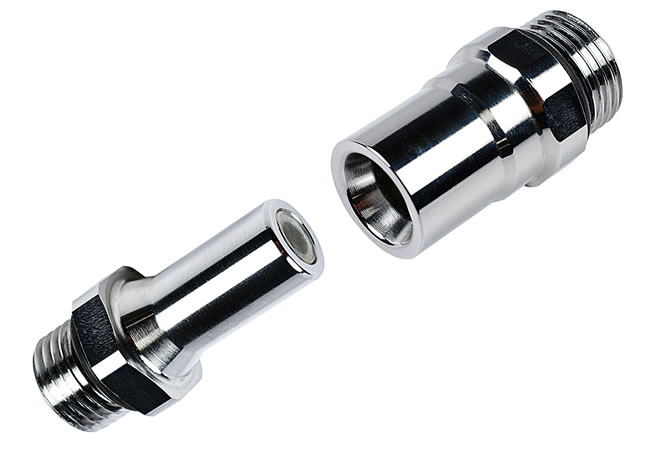

Everis BLQ4 系列机架式液体冷却快速插拨接头BLQ4 quick disconnect couplings
BLQ4 Series BLQ4 Series
盲插液冷接头

BLQ4快速断开接头提供超可靠的无滴连接和断开,保护宝贵的电子产品。BLQ4系列是专为盲配液体冷却应用而设计的,采用了正在申请专利的阀门技术,可消除滴漏,并能承受长期连接。Everis BLQ4 系列 产品提供超可靠、无滴漏的连接和断开功能,用于保护高价值的电子零部件。Everis BLQ4 专为盲插液体冷却应用而设计,采用 CPC 开发高效能的阀门技术,消除滴漏,接头能够耐受长期使用。

The BLQ4 quick disconnect couplings provide ultra-reliable dripless connections and disconnections that protect valuable electronics. Designed specifically for blind mate liquid cooling applications, the BLQ4 Series use patent pending valve technology that eliminates drips and is able to withstand long-term connection.


功能与效益

无溢漏设计
在压力下断开也无泄漏
连接后多重密封
提供额外防漏保护
无摩擦阀门
允许长时间处于连接状态
坚固
能够承受长期反复使用
允许轴向公差
即便未完全接合仍可以达到全流量
母座和插嘴一体式结构选项
节省空间



Specifications & Cv Value
操作条件 (流体传输)
压力: 真空至 120 psi, 8.3 bar
温度: -17°C to 115°C
材质
材料: 黄铜
材料表面处理: 镀铬
密封圈: 三元乙丙橡胶
颜色: 镀铬铜
安装选项: 螺纹
阀门: 聚砜
阀门弹簧: 不锈钢
溢出和夹杂空气: 在0 psi 的压力下,断开连接后少于0.025毫升;
在120 psi 的压力下,断开连接后少于0.055毫升
RoHS and REACH compliant
Cv值
Cv ~ 1.3 max

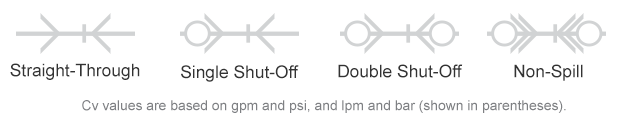

Cv值是以每分钟加仑及 psi显示,至于括号中则显示每分钟公升及巴
Everis BLQ4 Force to connect
Everis BLQ4 Water Flow 0-2
Everis BLQ4 Water Flow 0-10
警告:压力、温度、化学品和工作环境可影响接头的性能。测试 CPC 产品是否适宜其应用环境属于客户责任



Features Benefits

Non-spill QD designed for liquid cooling of electronics

Reduces assembly time / ergonomic

Blind mate LQ4, latchless, ?" flow

Compact size and low weight

One-piece body: SAE-8

Increased cooling efficiency

One-piece insert: SAE-6

Valves designed to allow full flow even when not fully engaged

Connect force: 12 lbf @ 0 psi

Extra protection from contaminants and debris

Redundant sealing when connected

Disconnect under pressure

Friction-free valve

Valving system designed for extended periods in the connected state

Axial engagement tolerance

Able to withstand long-term, repeated use



Specifications
Pressure Range: Vacuum to 120 psi, 8.3 bar
Temperature: 0°F to 240°F (-17°C to 115°C)
Materials: Brass
Material Finish: Chrome
Seals: EPDM
Color: Chrome Finish
Mounting Options: Thread
Valve: Polysulfone
Valve Spring: Stainless Steel
Spillage and Air Inclusion: <0.025 cc per disconnect at 0 psi; <0.055 cc per disconnect at 120 psi



流量值 Cv Valve

BLQ4 Cv ~ 1.3 max





产品
Bodies 母头

BLQ4D30004

1/4″ Blind Mate SAE-04 Valved In-Line Liquid Cooling Coupling Body
BLQ4D30006

1/4″ Blind Mate SAE-06 Valved In-Line Liquid Cooling Coupling Body
BLQ4D30008

1/4" Blind Mate SAE-08 Valved In-Line Liquid Cooling Coupling Body
BLQ4D31004

1/4″ Blind Mate G 1/4 (BSPP) Valved In-Line Liquid Cooling Coupling Body

BLQ4D31006

1/4″ Blind Mate G 3/8 (BSPP) Valved In-Line Liquid Cooling Coupling Body




产品Inserts公头

BLQ4D46004

1/4″ Blind Mate SAE-04 Valved In-Line Liquid Cooling Coupling Insert
BLQ4D46006

Everis 1/4" Blind Mate SAE-06 Valved In-Line Liquid Cooling Coupling Insert
BLQ4D47004

1/4″ Blind Mate G 1/4 (BSPP) Valved In-Line Liquid Cooling Coupling Insert
BLQ4D47006

1/4″ Blind Mate G 3/8 (BSPP) Valved In-Line Liquid Cooling Coupling Insert





CPC - Everis BLQ4
Everis BLQ4. Everis BLQ4 系列 产品提供超可靠、无滴漏的连接和断开功能,用于保护高价值的电子零部件。. Everis BLQ4 专为盲插液体冷却应用而设计,采用 CPC 开发高效能的阀门技术,消除滴漏,接头能够耐受长期使用。. 警告:压力、温度、化学品和工作环境可影响接头的性能。. 测试 CPC 产品是否适宜其应用环境属于客户责任.
Everis BLQ4 Blind Mate Connectors : Industrial Connectors
Everis BLQ4 系列 产品提供超可靠、无滴漏的连接和断开功能,用于保护高价值的电子零部件。. Everis BLQ4 专为盲插液体冷却应用而设计,采用 CPC 开发高效能的阀门技术,消除滴漏,接头能够耐受长期使用。
BLQ4盲插快速插拔接头 BLQ4 quick disconnect couplings ...
BLQ4 quick disconnect couplings. BLQ4 系列 产品提供超可靠、无滴漏的连接和断开功能,用于保护高价值的电子零部件。. BLQ4 专为盲插液体冷却应用而设计,采用 CPC 开发高效能的阀门技术,消除滴漏,接头能够耐受长期使用。. 液体冷却:流体用快速接头在液体冷却应用中至关重要。. 热控工程师需要无滴漏解决方案,以保持其设计的系统持续冷却。. CPC 针对电子元件液体冷却应用
Everis BLQ4 Blind Mate Connectors
Everis BLQ4 Series quick disconnect couplings
CPC 为机架式液体冷却应用增加了更大的盲插接
hCPC's liquid cooling of electronic quick disconnects
CPC's liquid cooling of electronic quick disconnects (QDs)
BLQ4
The BLQ4 quick disconnect couplings
Everis BLQ4 Blind Mate Connectors - CPC
Thermal BLQ4
