OPW LNG超低温安全拉断阀

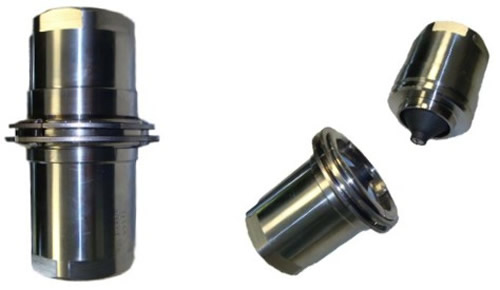

OPW NTS-CC LNG安全拉断阀(可适用于超低温环境)
OPW Safety Breakaway for LNG operations
NTS?-CC Safety Breakaway Coupling for use in cryogenic applications,down to - 321°F / -196°C
OPW LNG NTS-CC安全拉断阀
应用范围
安全拉断阀( NTS ? -CC 系列 )用于分离传送低温液体和气体介质的管线和软管,温度范围可低至 -321°F / -196°C 。产品介质: LNG液化天然气 、液氧、乙烯、丙烯、乙烷等。 NTS? -CC 系列 拉断阀适合集成于装卸臂上,防止车辆因意外移动拉断管线而导致的产品介质泄漏。
工作原理
NTS?-CC系列安全拉断阀由2个止回阀组成,防止在意外分离时产品的泄漏。正常工作时,两部分由一个快速连接机构组合在一起。
产品介质: LNG液化天然气、液氧、乙烯、丙烯、乙烷等。
产品特点
- 保护设备、操作者和工作环境
- 重新组装简单易行,无需工具和额外部件
- 非破坏性拆装,分离无需等待冲击的发生
- 常温操作,无需建立低温环境
拉力角度 拉力大小
0° 5200N
30° 3700N
45° 2600N
60° 1000N
OPW NTS-CC LNG安全拉断阀技术指标
尺寸: 1.5” to 2” (DN40 – DN50)
工作压力: 2.65 Mpa
压力等级: 4.0 Mpa
连接方式: NPT / BSP 螺纹连接,可选ANSI 150/300磅法兰
材质: 不锈钢
密封件材质: 超低温密封
|
