Thermo Scientific Sorasota气体密度计为精确测量油气田、石油化工和电力领域的密度及密度相关变量而设计，提供实时控制信号，与色谱分析法及其他测量方法相比更具性价比，从而实现工厂的优化与高效。
下载产品简介>

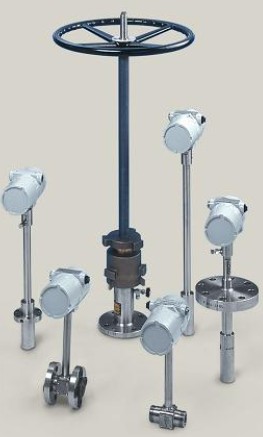

Thermo Scientific
Sarasota FD900
Sarasota ID900
Sarasota PD900
气体密度计
应用
● 贸易交接/密闭输送气体测量
● 燃料气分析
● 燃烧器控制
● 乙烷裂解和乙烯生产
● 能量管理系统
● 废气排放分析和控制
● 液化天然气测量和控制
● 热值测量
● 比重测量
● 过程/质量控制
● 产品识别
● 混合气/调峰
实时控制
通过对过程变量和终成品质量的精确控制，实现过程优化和产品质量控制。气体成分通常由其本身的密度或比重表现出来。Thermo Scientific气体密度计通过连续、在线监测密度或密度相关变量，迅速检测各种变化或终成品质量。与取样法相比,能提供实时测量，从而提高生产率，将产品浪费降到小并降低成本。
兼容性输出
比重、热值或分子量等变量可以通过其他流量计算机或Thermo Scientific密度转换器输出。Thermo Scientific Sarasota现场安装型密度转换器HME900能够提供HART协议的兼容性输出，CM515盘装型密度转换器可以为保持佳工艺条件提供准确的输出变量。
特性与优点
● 连续、在线密度监控
● 实时工况介质测量
● 插入式、旁通式和袋装式可供选择
● 一体式设计
● 危险区域应用认证
● 灵活的电子转换器满足不同应用需求
一般特征
在贸易结算过程中需要高精度的测量，赛默飞世尔科技采用振动腔技术，附带一些额外设计能够保证测量的高准确性。在仪表内部安装了一个一体式、高精度的PT100热电阻测温元件，它可显示一个实时的温度值，确保密度系数的精确补偿，以及在标准工况下或用户所需要的条件下的介质补偿。在仪表设计上，探针取样法和过滤器的使用，可以将介质中污染物的影响降至低。在所有型号中，因为传感器完全浸入介质中，因此压力的影响被消除。多种可选材质的传感器和BSEN ISO15156/NACE MR017认证，可以满足腐蚀、低温、高温和高压等极端环境中的使用要求。危险区域的应用认证可以保证赛默飞世尔气体密度计适用于恶劣的工况条件。
密度转换器
终用户可选择合适的密度转换器，以便在不同的现场应用场合，灵活的处理测量数据。现场安装的HME 900可输出与HART通讯协议兼容的4-20mA信号。HME 900还可按工程单位或量程百分比显示过程参数。
密度计的频率和P R T输出还可以连接到第三方流量计算机或者Thermo Scientific CM515密度转换器上，该转换器一个通用单元，能配置终用户所需要的各种输入输出。该转换
器还可计算出所要求的密度或密度相关变量，从而确保数据的完整性和仪表的优化。
现场应用经验
赛默飞世尔科技在气体、液化气的密度测量，尤其是在油气田、化工和电力等工业领域，拥有超过30年的应用经验。为适应工业领域的不同配置需求，赛默飞世尔科技气体密度计分为三种类型，包括I D900插入式、FD900旁通式和PD900袋装式。S a r a s o t a密度计由工厂条件决定适合的选择，包括管线或取样管线尺寸；在线压力和流量；介质的温度和类型；精度要求；维护需要；新的或改造安装；危险区域的要求等。
Sarasota ID900 插入式密度计Sarasota ID900插入式密度计利用一体式法兰或Sarasota RTR900牵引器直接安装在管道或罐体中。Sarasota RTR900允许仪表带压拆卸操作，不必关闭管线或停止处理过程，从而避免停工期。独特的测量腔设计，将流体污物影响降到小。插入式技术确保工艺流体、密度和温度测量相一致。在没有温压补偿情况下，也可确保贸易结算或燃料管理系统在较小安装成本下的高精度和重复性。
Sarasota PD900袋装式密度计
Sarasota PD900袋装式密度计与ID900在设计上有很多相同之处，但是它需要被安装在导热腔袋中，导热腔袋被直接安装在管道上，因此密度和温度测量接近于实时测量。取样管进口处安装过滤器，可以避免污物或湿气进入测量腔。工艺流体从取样管进入测量腔，然后返回取样管。移动和维修密度计不需要关闭主管线。此仪表经过改造后能够被安装在其他制造商制作的密度计袋里，从而在低安装成本条件下给用户提供优化的密度测量以及耐高温和经过NACE认证的优惠选择。
Sarasota FD900旁通式密度计Sarasota FD900通常被安装在一个旁通式取样管上。如果主管线的尺寸是25mm （1 in） 或更小，那么可以将它直接安装在管线上。连接配件和法兰的选择可以满足不同管线的配置需要。温度和密度测量是在线或接近于在线条件。在以下两种情况下，我们推荐使用Sarasota SG901比重计：一是气体杂质较多或潮湿需要进行测量前过滤，二是比重及分子量将会被作为指示密度的重要指标。Sarasota SG901测量系统包括F D900密度计、压力传感器、过滤器、流量表、流量调节器、排液和安全排放阀等设备，以适应各种场合测量需求。Sarasota FD900和Sarasota SG900测量系统在能量测量、混合控制、标准体积量计算和燃气监测等方面发挥着重要作用。
校正与服务
赛默飞世尔气体密度计的校正是在美国国家标准级的实验室校正平台完成的，可以提供包括溯源设备清单在内的证明文件。在大多数情况下，仪表可以进行直接安装，而且通常也不需要现场校准和设备维护。即便如此，我们还是拥有专业的服务团队，为气体密度计及相关设备提供安装、调试、维护和维修服务。我们还可以根据客户需要安排在线安装、室内维修和服务合同，从而保证大的正常运行时间。
| Sarasota气体密度计技术规格功能性规格 |
| 传感器校正精度 |
2 kg/m3 （0.125 lb/ft3）或以上：±0.1%；2 kg/m3 （0.125 lb/ft3）以下：±0.002 kg/m3 （±0.000125 lb/ft3） |
| 重复性 |
量程范围的±0.01% |
| 流量范围 |
Sarasota FD900/Sarasota PD900：理论值 4 l/min- 20 l/min（0.14 ft3/min- 0.71 ft3/min）
Sarasota ID900：正常管道流量。精度不受流量影响 |
| 操作密度范围 |
Sarasota FD900/Sarasota ID900：0 kg/m3 - 1000 kg/m3 （0 lb/ft3 - 62.4 lb/ft3）
Sarasota PD900：0 kg/m3 - 250 kg/m3 （0 lb/ft3 - 15.6 lb/ft3） |
| 温度影响（修正值） |
0.001 kg/m3/℃（0.000035 lb/ft3/oF） |
| 安装 |
理垂直线在15°内；其他安装方式请与我们联系。 |
| 密度计尺寸 |
参考尺寸图 |
| 货运尺寸 |
Sarasota FD900：610 mm x 360 mm x 360 mm（approx 24 in x 14 in x 14 in）；
Sarasota ID900/固定法兰：610 mm x 360 mm x 360 mm（approx 24 in x 14 in x 14 in）；
Sarasota ID900/1 m 杆式：1320 mm x 230 mm x 230 mm（approx 52 in x 9 in x 9 in）；
Sarasota PD900：740 mm x 320 mm x 390 mm（approx 29 in x 13 in x 15 in） |
| 净重 |
Sarasota FD900/带法兰：6 kg（14 lb）；
Sarasota ID900/固定法兰：13 kg（29 lb）；
Sarasota ID900/1 m 杆式：7 kg（16 lb）；
Sarasota PD900：5 kg（11 lb） |
| 货运重量 |
Sarasota FD900/带法兰：7 kg（15 lb）；
Sarasota ID900/固定法兰：15 kg（33 lb）；
Sarasota ID900/1 m 杆式：8 kg（18 lb）；
Sarasota PD900：8.5 kg（19 lb） |
| 防护等级 |
IP65（NEMA 4X） |
| 电子接头 |
螺纹端子，电缆接口：2 x 3?4-in NPT
温度 |
| 温度测量 |
高精度1?3 DIN 一体的4线PT100 |
| 现场显示 |
41?2数字信号 7.6 mm（0.3 in）7段LCD显示。分辨率0.1%或0.01%依据显示器参数。 |
| 工厂标定范围 |
依据现场使用要求而定 |
| 环境温度范围 |
-20℃ - +60℃（-4oF - +140oF） |
| 工艺温度范围 |
-200℃ - +200℃（-328oF - +392oF） |
| 大操作压力 |
Sarasota FD900：170 bar（2465 psi）或根据法兰等级；Sarasota ID900：150 bar（2175 psi）或根据法兰等级；
Sarasota PD900：标准的不锈钢袋：100 bar（1450 psi）；标准的碳钢袋：150 bar（2175 psi）
快速响应的不锈钢袋：50 bar（725 psi）； 快速响应的碳钢袋：50 bar（725 psi） |
| 输出 |
CM515：与密度相关的频率输出，2线制电流调制回路6mA-18mA，4线制PT100
HME900：与密度相关的模拟量4-20mA输出或密度值通过HART协议输出 |
| 电源 |
CM515：13-28 VDC平均值10 mA（峰值 18 mA）
HME900：2 x 13-28 VDC 25 mA |
| 材质规格 |
| 振荡腔 |
Ni-Span C或FV520B |
| 接液部件 |
不锈钢（316L/1.4404） |
| 非接液部件 |
非接液部件 |
| 电器壳体 |
铝合金灰色环氧面漆；现场显示采用厚玻璃窗结构 |
| 袋装式（仅适用于PD900） |
标准袋装：碳钢ASTM A350 LF2或不锈钢316L/1.4404
快速响应袋装：碳钢ASTM A350 LF2或不锈钢316L/1.4404 |
| 兼容性/认证 |
| 质量认证 |
ISO 9001：2000 |
| CE认证 |
符合 |
| 电磁兼容 |
符合（EN 61326：1997） |
| 压力设备指标（97/23/EC） |
SEP
|
| 低压指标 |
符合 |
| 安全区域 |
标准 |
| BS EN ISO 15156 / NACE MR0175 认证 |
可选 |
| ATEX 认证：本安（94/9/EC） |
CM515：Ex II 1 G EEx ia IIC T6（-20℃ HME900：Ex II 1 G EEx ia IIC T4（-20℃ |
| CSA认证 |
防爆等级, Class I, Div 1, Groups B, C & D |
| 校正证明 |
美国国家标准级的校正证明，可提供溯源设备清单等标准校正证明文件 |
| 材质证明 |
接液部件符合BS EN 10204.3.1.b；可提供证明文件 |
|
