CEJN 115平面快速接头系列

CEJN115平面系列工作压力为80Mpa. 该平面母接头是轻巧型设计，后端部件是铝质的，这使该系列接头适用于有重量要求较高的的应用工况。该平面接头是专为救援工具，扭力扳手和电缆切割机等机具设计。该系列有标准版本。



技术数据
正常通径: 2.5 毫米 (3/32")
流量: 5.3 升/分钟 (1.2 GPM英制)
大工作压力: 80.0 MPa
小爆破压力: 280.0 MPa
温度范围: -30oC — +100oC (-22oF — +212oF)
母接头材质: 硬化钢镀锌
公接头材质: 硬化钢镀锌
密封材料: -
注释: 避免断开时公接头负载。断开时公接头的动态负载会导致密封破坏。

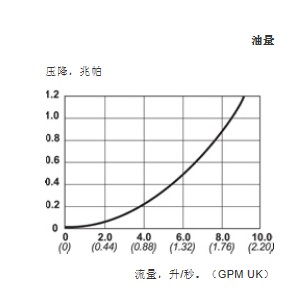

在压降0.4兆帕时的流量

母接头 产品编号 备注 连接 长度 直径 扳手尺寸 循环扭矩 推荐密封方式
内螺纹 101151200 包含橡胶铁密封 G 1/4" 73.9 31 24 70-80 T2*


公接头 产品编号 备注 连接 长度 直径 扳手尺寸 循环扭矩 推荐密封方式
内螺纹 101156102 - Rc 1/4" 36.7 25.4 22 30-40 -
101156104 - Rc 3/8" 38 27.7 24 40-50 -
101156201 - G 1/8" 33.3 19.6 17 40-50 T1*
101156204 - G 3/8" 39.5 27.7 24 70-80 T3*
101156401 - 1/8" NPT 33.3 19.6 17 20-25 -
101156402 - 1/4" NPT 35.7 25.4 22 30-40 -
101156404 - 3/8" NPT 37 27.7 24 40-50 -
外螺纹 101156152 - R 1/4" 62.5 25.4 22 50-60 -
101156154 - R 3/8" 63 25.4 22 70-80 -
101156212 - G 1/4" 50.3 25.4 22 40-50 T2*
101156254 - G 3/8" 62 25.4 22 70-80 T3*
101156452 - 1/4" NPT 61.5 25.4 22 50-60 -
101156454 - 3/8" NPT 62.1 25.4 22 70-80 -
101156272 管道破裂阀会在流量超过13 l/min (2.9 GPM uk)时关闭 G 1/4" 52 25.4 22 40-50 T2*


金属防尘帽 产品编号 备注 连接 长度 直径 扳手尺寸 循环扭矩 推荐密封方式
母接头用 101154100 - - - - - - -
公接头用 101154101 - - - - - - -
101154102 带卸压阀 - - - - - -


*CMS= Cejn 铁密封(120° cone), T1= 橡胶铁密封(19 950 0061), T2=橡胶铁密封(19 950 0062), T3= 橡胶铁密封(19 950 0063), T4=高强度橡胶铁密封 (19 950 0083), W= cupper 垫片(09 950 4600). 螺纹连接按ISO标准。 所有尺寸都按毫米计算 具体价格和货期请与CEJN联系
