智能流体处理产品带您走得更远更快
Smart fluid handling to take you forward,faster

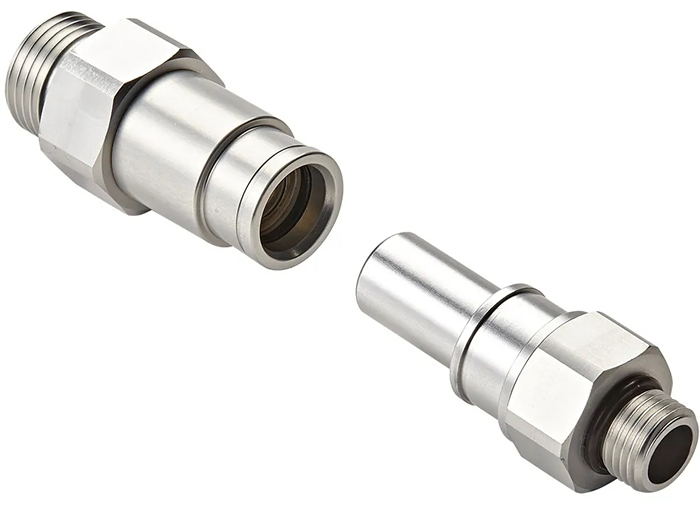

Everis BLQ6 blind mate connector液冷盲插接头
Everis BLQ6 quick disconnect couplings


Everis BLQ6快速断开接头为热管理提供了超可靠的无滴漏连接,有助于保护宝贵的电子系统。BLQ6系列是专为盲配液体冷却应用而设计的,采用了正在申请专利的阀门技术,可消除滴漏,并经专门设计可承受长期连接。可选的附件套件可用于面板安装连接。

Everis BLQ6 盲插连接器 -- 借助这种更大尺寸的面板安装连接器,您可以满足更大的冷却需求



Everis BLQ6 blind mate connector -- you can address greater cooling needs with this larger size panel mount connector.Everis BLQ6 quick disconnect couplings provide ultra-reliable, no-drip connections for thermal management to help protect valuable electronic systems. Designed specifically for blind mate liquid cooling applications, the BLQ6 Series uses patent pending valve technology that eliminates drips and is specifically designed to withstand long-term connection. An optional accessory kit is available for panel mount connections.



特点和优点
特征 好处
防漏设计 在压力下断开
多余的印章 连接耦合器时提供额外的保护,免受污染物和碎屑的影响
无摩擦阀 提供长时间运行的可靠性
坚固的阳极氧化铝 能够承受长期,持续和反复使用
轴向啮合公差 即使未完全啮合也可实现全流量
可选面板安装套件 使主体,插入件或两者都可以面板安装



技术指标
流量系数: Cv2.2
压力范围: 真空至120 psi,8.3 bar
工作温度: 0°F至240°F(-17°C至115°C)
运输/储存温度: -40°F至240°F(-40°C至115°C)

材料:
材料:
材料表面处理: 阳极氧化
封条: 三元乙丙橡胶
安装选项: 线
阀: 聚砜
气门弹簧 不锈钢
溢出: 每个断开0.03 cc,额定值为0 psi; 每个断开时为0.03 cc,额定值为120 psi;
空气包裹体: 每次连接0.22 cc
轴向错位: 大1毫米
符合RoHS和REACH

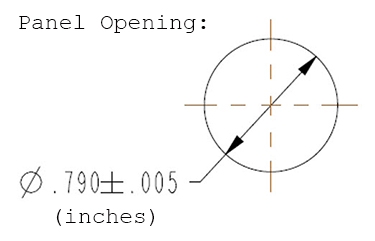

Panel Opening (in) Panel Thickness Min.-Max. (in)

Bodies See drawing .075-.175"

Inserts See drawing .075-.175"

WARNING: Pressure, temperature, chemicals and operating environment can affect the performance of couplings. It is the customer’s responsibility to test the suitability of Colder products in their own application conditions.



产品型号

BLQ6D30006
SAE-6 Valved In-Line Body Everis BLQ6

Material:Aluminum
Material Finish:Anodized
Pressure Range:Vacuum to 120 psi, 8.3 bar
Mounting Option:In-line
Temperature Range:0°F - 240°F ((-17°C) - 115°C)
Seal Options:EPDM
Valve Spring:Stainless Steel
Valve Option:Valved

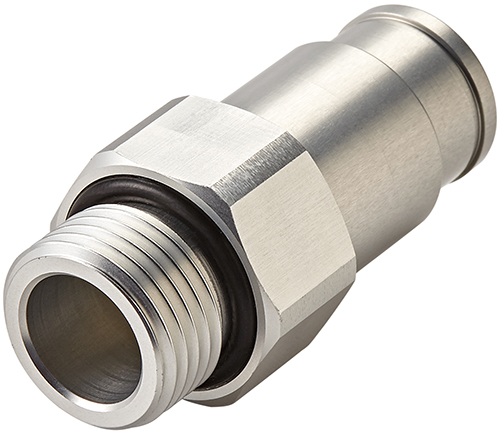

BLQ6D31008
G 1/2 Valved In-Line Body Everis BLQ6

Material:Aluminum
Material Finish:Anodized
Pressure Range:Vacuum to 120 psi, 8.3 bar
Mounting Option:In-line
Temperature Range:0°F - 240°F ((-17°C) - 115°C)
Seal Options:EPDM
Valve Spring:Stainless Steel
Valve Option:Valved

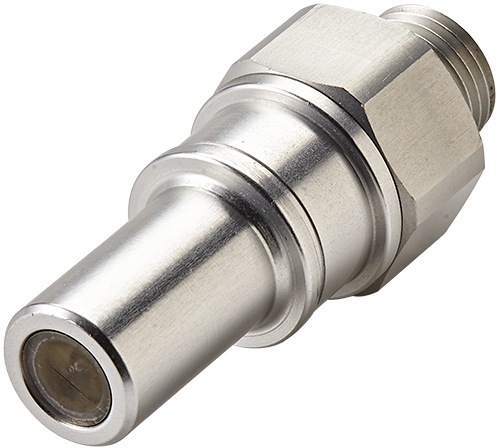

BLQ6D46006
SAE-6 Valved In-Line Insert Everis BLQ6

Material:Aluminum
Material Finish:Anodized
Pressure Range:Vacuum to 120 psi, 8.3 bar
Mounting Option:In-line
Temperature Range:0°F - 240°F ((-17°C) - 115°C)
Seal Options:EPDM
Valve Spring:Stainless Steel
Valve Option:Valved

BLQ6D47008
G 1/2 Valved In-Line Insert Everis BLQ6

Material:Aluminum
Material Finish:Anodized
Pressure Range:Vacuum to 120 psi, 8.3 bar
Mounting Option:In-line
Temperature Range:0°F - 240°F ((-17°C) - 115°C)
Seal Options:EPDM
Valve Spring:Stainless Steel
Valve Option:Valved







融合出众流量与盲插便利性的Everis BLQ6 来了!

我们穿秋衣秋裤是为了御寒保暖,而对于热管理市场来说,保证机架式液体冷却应用的液冷效率则是至关重要的。CPC融合出众流量与盲插便利性,推出了更轻便的接头——Everis BLQ6。





不知道大家是否还记得2019年CPC推出的BLQ4和BLQ2快断盲插接头?



没错,Everis BLQ6 就是BLQ系列家族中的后续成员,是其系列产品盲插配置的第三种系列产品。与原有的 BLQ4 和 BLQ2 产品相同,BLQ6 接头的设计进一步优化了流量。



Everis BLQ6 无按钮接头,可为高性能液体冷却提供 3/8英寸 的流量和约 2.2 的 Cv 值。倒角设计和连接公差专为机架和面板配置设计,非常适合操作员对连接和断开视线有遮挡但仍需要连接保证的应用。BLQ6 快速接头采用多叶密封,可以在长时间连接期间提供多重保护,防止泄漏,而且接头不会变形。多叶密封可提供比标准 O 形环更高的密封效率,同时连接时需要的力更小。







Everis BLQ6 接头采用阀式设计,由阳极氧化铝制成,轻巧而坚固,在连接状态下亦无密封摩擦,可以确保阀门在接头断开时能够快速且可靠地关闭。得益于无泄漏设计,在压力下断开连接亦不会发生滴漏,从而防止电子设备暴露于流体并实现设备热插拔。

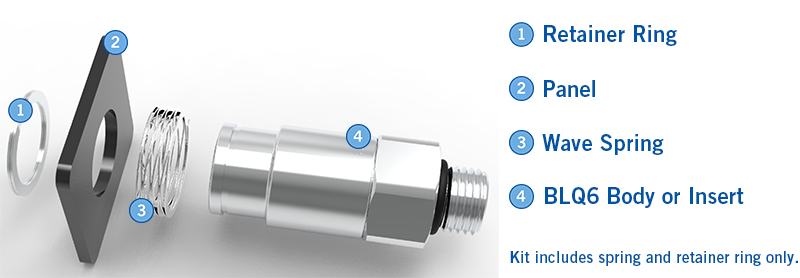

此外,Everis BLQ6 盲插接头具有可选的面板安装套件。当接头安装在指定面板或刀片孔内时,套件中的钢圈滑动到端部并卡入位,从而在生产过程中为组件中的接头提供额外的稳定性。





CPC 很高兴推出 Everis BLQ6 盲配合系列快速断开,用于液体冷却热管理应用



CPC 对 Everis BLQ6 采用了独特设计,以提供大的流量和可以信赖的连接。Everis BLQ6 非常适合固定服务器装配中维护连接、断开及锁定机构等应用。



——CPC 热管理产品副经理 Adan Ramirez

CPC小课堂



液体冷却

流体用快速接头在液体冷却应用中至关重要。热控工程师需要无滴漏解决方案,以保持其设计的系统持续冷却。CPC 针对电子元件液体冷却应用设计的快速插拔 (QD) 接头杜绝了滴漏问题,经久耐用,可实现更安全、更可靠的冷却效果。

CPC 拥有无滴漏弹性密封件、简单的插拔功能以及各种可用材料,且其灵活设计可大程度缓解流量限制问题,干插拔功能可将泄漏量降低到接近零,深受大功率超级计算机、数据中心乃至医疗设备领域的接头制造商的信赖。

BLQ6 是 CPC 首款冠以 Everis 商标名的产品。Everis 象征着强度、耐用性和专业技术,代表着 CPC 液体冷却快速插拔接头的工程、测试和生产质量。创建该品牌是为了区分 CPC 产品组合中专门为液体冷却应用而设计和制造的接头。



CPC 采用液体冷却产品命名,能够让设计人员更加清楚地在 CPC 的品牌组合中进行选择。Everis系列产品是为满足更苛刻的热管理市场而设计的顶级产品。接下来的几周到几个月内,CPC 现有的液体冷却接头产品线与所有面向热管理应用市场推出的快断产品都将以 Everis 重新命名。
