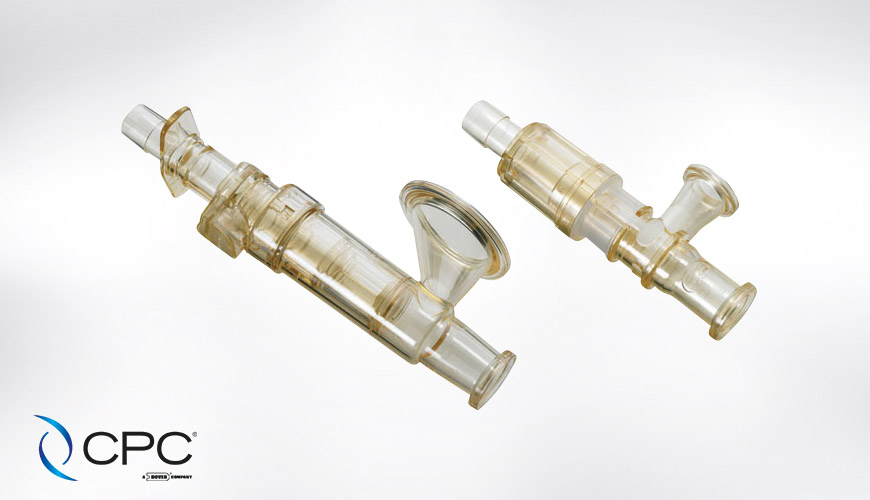

CPC AseptiQuik无菌连接器 Steam-Thru 连接接头
CPC Steam-Thru Connections
Steam-Thru 连接接头



Steam-Thru接头为生物制药工艺设备和一次性应用袋及连接管提供便捷的无菌连接,通过减少不必要的清洁程序和使用可重复利用部件减少验证负担,这样,单用设计节省时间和金。Steam-Thru Connections allow a quick and easy sterile connection between biopharmaceutical processing equipment and disposable bag and tube assemblies. The single-use design saves time and money by eliminating unnecessary cleaning procedures and reducing validation burden associated with reusable components.


如果维护您的无菌液体传输的完整性至为关键,您需要一个有经验又了解你的工作性质的合作伙伴。CPC是一次性使用连接技术的领导者,我们的无菌连接技术拥有直观的设计、坚固耐用、可靠和易于使用。我们的AseptiQuik?系列无菌连接器提供由1/8 至 1 英寸全范围流量配置, 给生物制药生产商更大的灵活性。

此外,我们的SteamThru 连接器荣获 2012 年生物制程国际学会颁发的制造支柱类十年科技奖, 这些接头简化了混合动力系统的集成,减少交叉污染的风险,无菌的设计使您放心使用。

功能与效益 - 特点优点:

创新型三端口设计
实现真正的SIP Steam-Thru
程序,避免“死角”及 层 流罩之需
阀门设计专利 允许无菌连接和断开,及允许高流速
指按闩/撕裂套管
安全的阀门定位,可视流程状态
工业标准端头
快速连接至工艺设备及软管
无BSE/TSE的材料
符合ADCF要求

产品规格

压力:
蒸汽位:大达30psi,2.07巴(Steam-Thru)
35psi,2.41bar(Steam-Thru Ⅱ)
流体位:真空至20psi,1.38bar

温度:
蒸汽位:高266oF(130oC)持续60分钟(Steam-Thru)
高275oF ( 135oC ) 持续60 分钟
( Steam-ThruⅡ)
流体位:39oF到104oF(4oC到40oC)

材料:
接头:聚砜树脂,USP VI 等级认证, ADCF
O型圈:硅树脂(透明),铂金固化,USP VI
等级认证, ADCF
撕开套管:聚乙烯或者聚碳酸酯(仅Steam-
Thru)USP等级VI,ADCF


典型流速:
Cv = 4.2–4.6 (Steam-Thru)
Cv = 5.2–8.0 (Steam-Thru II)
灭菌:
伽玛辐射:大达50k Gy伽玛辐射
灭菌器:大265oF(129oC)持续60
分钟,多两个循环(应用于下述部件
编号:STC1700500-STC1700800 及
STC2020000- STC2021000)
SIP过程:
高 266°F (130°C),60分钟
(Steam-Thru)
高 275°F (135°C),60分钟
(Steam-Thru II)

端面尺寸:
3/8"到1/2" ID, 9.5mm到12.7mm ID倒钩 型(Steam-Thru)
3/8"到1/2" ID,9.5mm 到12.7mm ID 倒 钩型和 3/4" 卫生型(Steam-Thru II)






STEAM-THRU Connections


Steam-Thru Connections allow a quick and easy sterile connection via SIP between stainless steel biopharmaceutical processing equipment and disposable bag and tube assemblies.The single-use design saves time and money by eliminating unnecessary cleaning procedures and reducing the burden associated with the validation of reusable components.

Innovative three-port design allows a true steam-through SIP process which eliminates "dead legs" and the need for laminar flow hoods
Patented valve design allows sterile connection and disconnection and permits high media flow rate
Thumb latch/Tear-away sleeve secures valve position and provides visual indicator of process stage
Industry standard terminations provide for speedy connection to the process equipment and connection to popular sizes of flexible tubing
ADCF-free materials meet BSE/TSE requirements


SPECIFICATIONS

Steam Position: Up to 30 psi, 2.1 bar (Steam-Thru); Up to 35 psi, 2.4 bar (Steam-Thru II)
Flow Position: Up to 20 psi, 1.4 bar
Steam Position Temperature: Up to 266°F (130°C) for 60 minutes (Steam-Thru); Up to 275°F (135°C) for 60 minutes (Steam-Thru II)
Flow Position Temperature: 39°F to 104°F (4°C to 40°C)
Typical Flow Rate: Cv=4.5 max (see graph below)
Connection: Polysulfone (amber tint), USP Class VI, ADCF
Seals: Silicone (clear), platinum-cured, USP Class VI, ADCF
Tear-away sleeve: Polyethylene or polycarbonate, ADCF
Tubing sizes: ?" to ?" ID (9.5mm to 12.7mm ID) hose barb (Steam-Thru); ?" to ?" ID (9.5mm to 12.7mm ID) hose barb and ?" sanitary (Steam-Thru II)
Gamma Sterilization: Up to 50 kGy gamma irradiation
Autoclave Sterilization: Up to 129°C (265°F) for 60 minutes, up to two cycles
(applies to part numbers STC1700500-STC1700800 and STC2020000-STC2021000)
SIP process Sterilization: Up to 266°F (130°C) for 60 minutes (Steam-Thru); Up to 275°F (135°C) for 60 minutes (Steam-Thru II)



产品

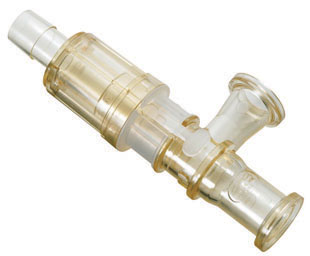

1/2 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector
STC1700000
1/2 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector


3/8 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector
STC1700100
3/8 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector


1/2 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector
STC1700200
1/2 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector


3/8 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector
STC1700300
3/8 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector

Quick View1/2 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector (Autoclavable)
STC1700500
1/2 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector (Autoclavable)


3/8 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector (Autoclavable)
STC1700600
3/8 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector (Autoclavable)

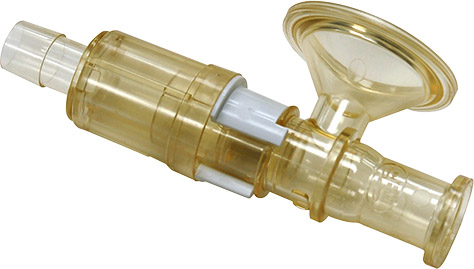

1/2 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector (Autoclavable)
STC1700700
1/2 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector (Autoclavable)


3/8 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector (Autoclavable)
STC1700800
3/8 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector (Autoclavable)

1/2 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector
STC2020000
1/2 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector


3/8 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector
STC2020100
3/8 Hose Barb x 3/4 x 3/4 Sanitary SIP Connector


1/2 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector
STC2020200
1/2 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector


3/8 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector
STC2020300
3/8 Hose Barb x 3/4 x 1-1/2 Sanitary SIP Connector

3/4 Sanitary X 3/4 X 3/4 SIP Connector
STC2020900
3/4 Sanitary X 3/4 X 3/4 SIP Connector

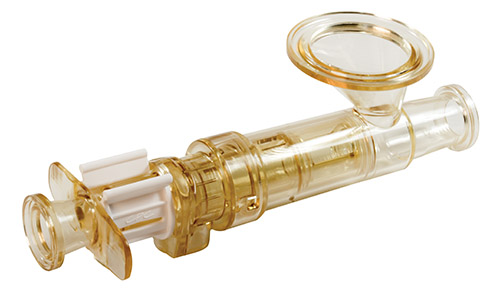

3/4 Sanitary X 3/4 X 1-1/2 SIP Connector
STC2021000
3/4 Sanitary X 3/4 X 1-1/2 SIP Connector
