智能流体处理产品带您走得更远更快
Smart fluid handling to take you forward,faster



CPC UDA
Series - DrumQuik Universal Dispensing Adaptor (UDA)

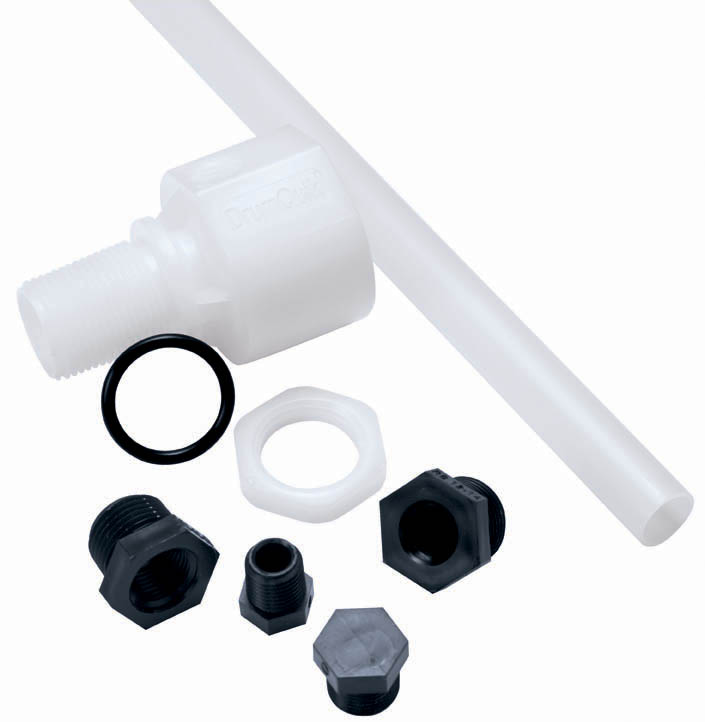

DrumQuik 3 端口UDA套件

DrumQuik 3-PortUDA套件

聚丙烯
3端口UDA的特点是其3/4"NPT外螺纹,能与普通容器、塞子和帽相配。适配器端口可同时抽取化学品,排气或填充气应用。在计量泵应用中,第三个端口可用于化学品打循环。可选系统组件包括底阀、空气过滤器和排气止回阀。为方便起见,Colder提供了多种桶适配塞,以方便桶的连接。(见第103页的塞子和帽)


零件编号产品描述
DQUDA3PKIT3端口适配器,EPDM密封圈,锁紧螺母,35.5"(905mm)插底管,
1/2"x3/8"&1/2"x1/4"变径衬套和1/4"&3/8"NPT塞
DQUDA3P3端口适配器,FKM密封圈,锁紧螺母,35.5"(905mm)插底管,
1/2"x3/8"&1/2"x1/4"变径衬套和1/4"&3/8"NPT塞
DQUDA3PKIT202散包3端口适配器
(1/2"NPT内螺纹液体出口,3/8"&1/4"NPT通气/再循环端口)
DQUDA3PNUT3端口适配器锁紧螺母
27170003端口适配器EPDM密封圈
27171003端口适配器FKM密封圈
2621100变径衬套,黑色聚丙烯,1/2"NPT外螺纹x3/8"NPT内螺纹
2621200变径衬套,黑色聚丙烯,1/2"NPT外螺纹x1/4"NPT内螺纹
2621300管塞,黑色聚丙烯,1/4"NPT外螺纹
2621400管塞,黑色聚丙烯,3/8"NPT外螺纹
配合PLC,无泄漏,EFC和ChemQuik系列快速接头使用。
注意:DrumQuik UDA3端口与DrumQuikPRO插底管和附件配用。

DrumQuik UDA套件
聚丙烯
DrumQuik UDA套件将ChemQuik 或通用(HFC或NSH)快速接头变为一个插底管集成,使其可以轻松拧到普通桶封的3/4"NPS内螺纹端口处。它为使用泵系统进行化学品配送提供了一种简单、便宜的方式。为方便起见,Colder提供了多种桶适配塞,以方便桶的连接(见第103页的塞子和帽。)

零件编号产品描述
DQUDAKITPP35适配器和插底管,从O型圈表面算起长37"(889mm)(约),氟橡胶 FKM密封
DQUDAKITPP55适配器和插底管,长55"(1397mm),氟橡胶FKMO型圈与HFC,NSH和ChemQuik系列接头配用。

BottleQuik UBA2端口套件
聚丙烯
BottleQuik 用于带SP400-38mm螺纹的试剂瓶。它可以垂直或水平位置使用,带有两个用于排液和排气的3/8"NPT内螺纹端口。


零件编号产品描述
DQUDACAP2PKITPP2端口适配器帽,用于38mmSP400瓶和插底管,17.75"(451mm)长,氟橡胶FKMO型圈。3/8"NPT内螺纹液体端口,3/8"NPT内螺纹排气口,3/8"NPT内螺纹排气口。
上述套件可与CQG,CQH和CQV系列接头配用


DrumQuik Asian亚洲桶适配器
聚丙烯
DrumQuik 亚洲桶适配器可使ChemQuik 或通用(HFC或NSH)接头与许多亚洲生
产的桶封装常见的独特螺纹进行方便地连接,如Kodama,Accelo,Stella,DungWoo等。
一个3/4"NPT内螺纹可与任何带3/4"NPT外螺纹端头的分配头或接头进行连接。

产品描述产品描述
DQADAPP0212适配器,氟橡胶FKM密封圈,3/4"NPT内螺纹端口x3/4"NPS外螺纹安装至桶塞
DQADAPP0622适配器,氟橡胶FKM密封圈,3/4"NPT内螺纹端口x1-3/8"外Buttress螺纹,安装至桶塞。


DrumQuik塞和帽
为方便起见,Colder提供了多种规格的普通塞、帽,内螺纹为
3/4"NPS内螺纹,可将DrumQuik通用桶适配器/ChemQuik分配头拧到该螺纹内。


零件编号产品描述
DQMBUNGPP2BUT12塞封,聚丙烯,EPDMO型圈,2"Buttressx3/4"NPS内螺纹
DQMBUNGPP2NPS12塞封,聚丙烯,EPDMO型圈,2"NPSx3/4"NPS内螺纹
DQMBUNGPP56×412塞封,聚丙烯,EPDMO型圈,BCS56x4x3/4"NPS内螺纹
DQMBUNGPP70×612塞封,聚丙烯,EPDMO型圈,BCS70x6x3/4"NPS内螺纹
DQMCAPPP70MM密封帽,聚丙烯,EPDMO型圈,70mmx3/4"NPS内螺纹
DQMCAPPP63MM密封帽,聚丙烯,EPDMO型圈,63mm,3/4"NPS内螺纹

所有的测量单位为英寸(毫米),除非另有说明。管道必须符合规定的内径和外径要求。

注意:DQUDA套件设计与带3/4"NPT外螺纹端头的Colder接头配用。DQUDA3端口套件设计与带1/2"NPT外螺纹的放液口和1/4"NPT外螺纹的放气端口配用。可能需要1/2"NPT外螺纹到1/4"NPT内螺纹变径,以配合更小的NS4,PLC和PMC系列接头。BottleQuik的特点是有两个3/8"NPT内螺纹端口。注意:DrumQuik适配器旨用于运输危险材料时不需要符合UN/DOT标准的终应用。

DQUDA3P
3-Port UDA Adaptor Bulk Packaged

DQUDA3PKIT
3-Port UDA Adaptor Kit includes EPDM O-Ring, Locking Nut, 35.5" (905mm) Dip-tube, 1/2" x 3/8" and 1/2" x 1/4" Reducer Bushings and 1/4" and 3/8" NPT Plugs

DQUDA3PKIT202
3-Port UDA Adaptor Kit includes FKM (Viton ) O-Ring, Locking Nut, 35.5" (905mm) Dip-tube, 1/2" x 3/8" and 1/2" x 1/4" Reducer Bushings and 1/4" and 3/8" NPT Plugs

DQUDA3PNUT
Locking Nut for 3-Port UDA Adaptor


DQUDACAP2PKITPP
2-Port Polypro Adaptor Cap for 38mm SP400 Bottles and Dip-tubes, FKM O-Ring

DQUDAKIT
Adaptor and DQPRODT1274 Dip-tube

2717000
AS568-214 EPDM, 3 Port UDA, Bulk Packaged O-Ring

2717100
AS568-214 FKM (Viton ), 3 Port UDA, Bulk Packaged O-Ring

Series - O-Rings and Seals

2717000
AS568-214 EPDM, 3 Port UDA, Bulk Packaged O-Ring

2717100
AS568-214 FKM (Viton ), 3 Port UDA, Bulk Packaged O-Ring
