【HPC应用案例】CPC不惧挑战,为液体冷却量身定制

原创: CPC 都福旗下CPC ; Apr 25, 2019

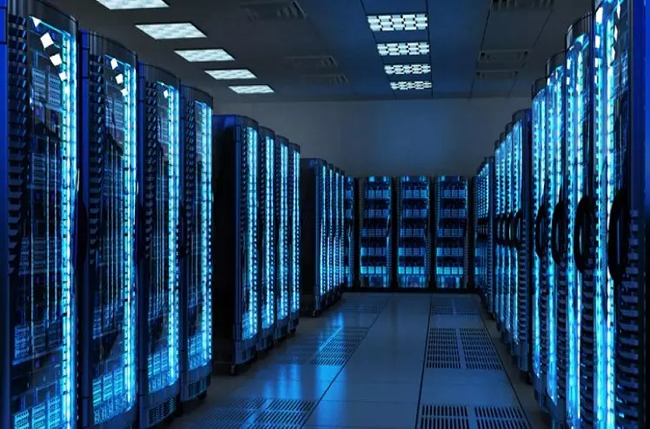

世界领先的高性能计算High Performance Computing(HPC)市场分析公司 Hyperion Research 预测, 全球 HPC 服务器市场将持续增长,预计2022年达到196亿美元。随着其预算的不断增长,供应商也在努力寻求更好的解决方案,旨在更有效地满足 HPC 系统的极端需求。

HPC 服务器需要使用液体冷却来处理产生的快速上升的热量,因此不得不从其他行业引入液体冷却系统,然而这种系统不是专为数据中心液冷用而设计,加剧了“数据中心恐水症” —— 即对于昂贵的电子产品和高压电源接触液体的恐惧。



现实挑战

自超级计算机时代以来,功能强大的 HPC 系统需要液体冷却来防止集成电路因过热而损坏昂贵的电子元件,因为水或其他冷却液比空气的冷却效率高出3-4倍。如今,HPC 系统将更多的发热组件缩小在更密集的范围之中,而液体冷却就占能源成本的一半,冷却效率也受到挑战。 毫无疑问,HPC 供应商和数据中心人员都在寻求提高冷却效率和降低冷却成本的方法,设计相关产品,专门用于就地部署和云端处理器的液体冷却。



现今非定制的解决方案中,冷却液溢漏是一个概率虽小但发生会导致严重后果的事件。液体会对计算机系统造成巨大损害,每个计算机系统的维修费可达数百万,甚至数千万美元。此外当组件不能满足较大系统的流速、温度、压力或化学兼容性需求时,冷却效率就可能受到挑战。





解决方案



针对 HPC 及大型数据中心的液体冷却遇到的流量和压力问题,CPC 作为关键流体管理组件的供应商, 为其量身定制,开发了先进的快速插拔接头。服务器中的冷却液流速通常较低(例如,0.5升/分钟),但冷却液分配单元的流速较高(高达70升/分钟),超过连接器大容量的流速会导致密封失效,加速零件腐蚀。 因此 ,选择佳的快速插拔接头是保证系统可靠性和性能的关键。



对越来越多的数据中心来说,CPC 的快速插拔接头无疑可以替代更大更难操作的球阀式液压连接器。CPC 产品针对 HPC 系统的温度、压力和冷却剂需求进行了优化,由耐用的金属和工程聚合物制成,专为无溢漏操作而设计。





新型快速插拔接头BLQ2采用盲插设计,截止阀不仅无滴漏,而且其设计在连接状态下亦无密封摩擦,可以确保阀门在连接器断开时能够快速且可靠地关闭。

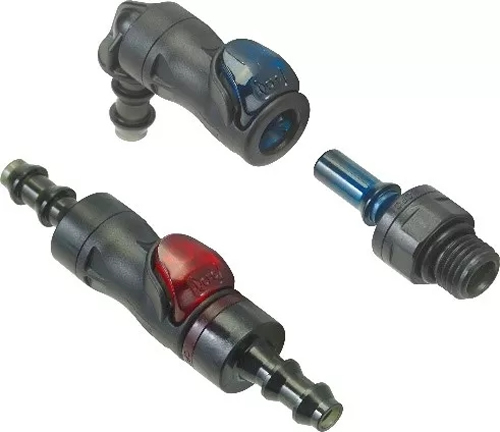

高功能性塑料连接器PLQ2系列使用PPSU材料,提供更高的抗拉强度、抗蠕变性和温度处理能力,采用多叶密封,在保持长期连接的情况下提供额外保护,防止溢漏。

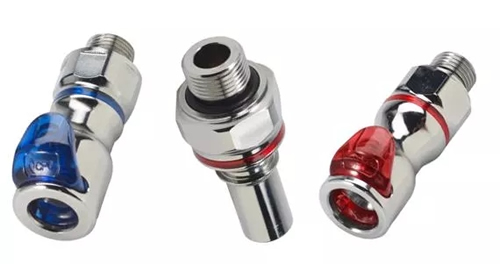

LQ系列连接器安全易用、可靠无滴漏,多种可定制的材料、构造、尺寸和不同类型的截止阀可供选择以满足应用程序的各种要求(如LQ2, LQ4, LQ6等)。

猛戳图片查看详情

BLQ2

PLQ2

LQ系列



应用实例



Cray 是使用 CPC 快速插拔接头的 HPC 制造商之一,这些接头在有限的空间内以紧凑的设计优化了流量。 为了便于安装,这些接头带有弯头,可旋转,易连接。集成的拇指闩锁允许单手连接,进一步简化了操作程序。 当在数百个机架和数千台服务器上进行安装、操作和维护时,这些看似很小的接头却有很大的作用。



CPC 与 Ebullient 工程师合作,为其介质和应用要求提供合适的密封和润滑组合。通过定制的方案,接头得以快速有效地集成到冷却系统中。CPC 的整体解决方案实现了 Ebullient 直接液体冷却系统的优化。定制接头螺纹实现了与现有 Ebullient 硬件的安全连接。



曙光节能也是 CPC 重要的合作伙伴。研发初期,曙光节能在全浸没前置式验证机上试用了 CPC 的 PMC12 塑料接头。一年之后,曙光节能开始在冷板式服务器上对 CPC 的 LQ6 金属接头进行测试以满足用户对连接器材质的新需求。2015年,CPC 为其 TC4600E-LP 冷板式服务器订制了 RP-LQ2 盲插产品,让服务器刀片在有误差的情形下也能保证接头顺利连接。



行业未来



随着 HPC 系统规模和密度的不断增加,液体冷却系统的费用支出将继续呈现不断上升的趋势。 这将激励更多供应商设计专业产品以满足 HPC 和其他大型数据中心的需求,CPC 提供满足当今先进液冷冷却系统和数据中心要求的快速插拔接头,支持液冷行业的稳定发展。







CPC中国

CPC(Colder Products Company)是生命科学、生物工艺、工业和化学品处理市场中全球领先的快速插拔接头、普通接头和连接器供应商。CPC 是美国都福集团的子公司。CPC、Colder Products、Colder Products Company 和 Dover 是在美国专利商标局注册的注册商标。
