然而,塑料并没有我们想象的那么脆弱易折。尤其是应用在 CPC 新款 PLQ2 连接器中的聚苯砜 (PPSU)材质。作为一种高性能热塑性工程塑料,聚苯砜 (PPSU)材质具有与金属媲美、甚至在一些方面更出色的机械、热学和物理特性,适用于电子应用的液体冷却,消除了我们对塑料材质耐久性和性能的担忧。
这种材质不仅可以和 3M? Novec? 、去离子水、乙二醇、矿物油及其他工程流体间有良好的化学兼容性,而且本身具有阻燃性能,阻燃等级为 UL94 V-0。低吸水性使其适用于水冷系统和潮湿环境,工作温度范围为-17℃至115℃。除此之外,凭借其绝热体的优势也可以减少冷凝水现象。
PLQ2 与 LQ2 系列兼容,接头母座和插嘴可混合匹配使用。相比球套式接头,PLQ2 拇指键无需向后拉动的套管,可在狭窄空间内操作,方便快速。与所有 LQ 系列产品一样,PLQ2 采用多叶密封,在保持长期连接的情况下提供额外保护,防止溢漏。多叶密封提供比标准 O 形圈更高的密封效率,连接时需要的力道更小。无溢漏设计保证接头即使在压力下断开也不会发生溢漏,这是防止液体接触电子器件和实现设备热插拔的关键因素。
PLQ2 拇指键下方增加了“坎肩”设计,以防误按
CPC热管理部门高级设计工程师 Elizabeth Langer
“目前为止,若用户寻求塑料快速插拔接头的轻质和耐腐蚀的优势,通常会一定程度上牺牲牢固性的要求,而使用 PLQ2 系列就不再需要做出这种折中。经过一万次以上的泄漏测试以及液体爆破压力、抗蠕变性等测试,PLQ2 接头表现得出色可靠。”
CPC PLQ2连接器的几大场景应用
PLQ2 连接器应高功率,高密度及高效率需求而生。当系统需要大量能源,电子设备热量需要耗散时;当电子设备聚集在狭小空间,散热变得至关重要时;当设计工程师寻求降低热管理系统功耗的液体冷却时,PLQ2 的出现可以有效地解决这三高需求应用。
日常中我们可见 PLQ2 不仅应用在游戏玩家的个人电脑中,而且在LED、IC/芯片测试 ,甚至国防领域都有所有应用。其他一些主要应用如下:

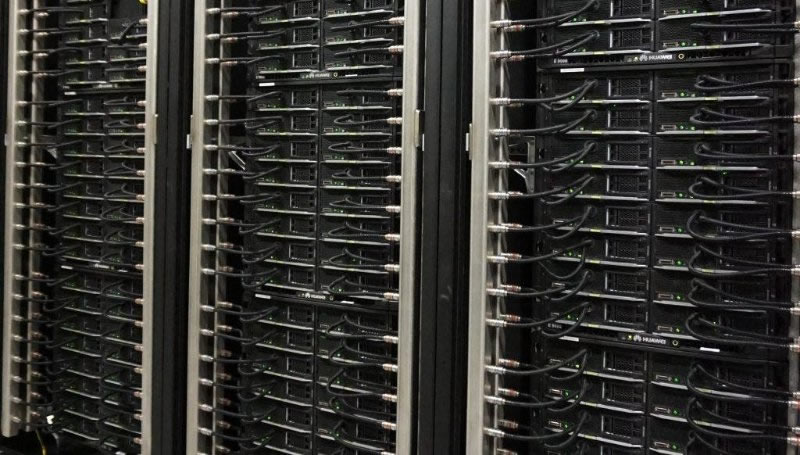

高性能计算 (HPC) 系统、数据中心、激光、通讯广播、电源/逆变器和航空
主体与阀门均采用PPSU高功能塑料的全新 PLQ2 系列已在11月亮相美国达拉斯2018全球超级计算机大会(SC18),并于本月(2018年12月)开始全球市场推出!
CPC 美国团队亮相 SC18
点击视频观看
CPC 可以为您提供高功能性塑料连接器,如有需要,欢迎后台随时留言哦~
猛戳“阅读原文”了解更多PLQ2系列产品信息
【关键考虑因素:高性能热塑性塑料与全金属快速接头的性能对比,请点击“阅读原文”下载PDF参阅】
CPC NS4 系列快速接头在 Ebullient DirectJet冷却模块中的应用 | Ebullient 的 DirectJet 32流体分配单元可以冷却多达32台服务器 | 高性能塑料对于液体冷却系统的优势 -- 西安嘉岳自动化技术有限公司产品代理
公司联系人:
西安嘉岳自动化技术有限公司 Garye Automation Company
地 址:西安市未央区经济技术开发区凤城五路89号5幢1单元10601室
邮 编 :710018
网站: http://www.garye.cn/cpc_index.html
手机:182 9256 1696
电子邮件: sales@garye.cn
电话:029 - 8647 4991
微信公众号garye001
QQ:3180038393
CPC 中国
CPC(Colder Products Company)是生命科学、生物工艺、工业和化学品处理市场中全球领先的快速插拔接头、普通接头和连接器供应商。CPC是美国都福集团的子公司。CPC、Colder Products、Colder Products Company 和 Dover 是在美国专利商标局注册的注册商标。
Meet the PLQ2 thermoplastic connector
12/14/2018
CPC has been turning heads with the recent release of the PLQ2 high-performance thermoplastic connector. This coupling provides ultra-reliable, dripless connections and disconnections that protect valuable electronics. Designed using polyphenylsulfone (PPSU), the PLQ2 connector is lightweight, chemically resistant, rated UL94 V-0 flame retardant and easy to use. It’s also the first coupling specifically designed for liquid cooling. During the design process, CPC engineers considered the entire HPC environment as well as the specific use-cases of the connector. Their thoughtful design is reflected in the wide array of capabilities the PLQ2 boasts.
The PLQ2’s biggest point of difference from previous connectors is the material it’s made from: plastic. But this isn’t any plastic. This connector offers a heat deflection temperature of more than 200° C and is chemically compatible with all of today’s most widely used coolants and engineered fluids. Until now, users seeking the lightweight and corrosion-resistant benefits of plastic QDs typically sacrificed some level of robustness. But the PLQ series maintains long-term material performance and excellent thermo-oxidative stability.
The PLQ2 is also ideal for water-cooled systems and humid environments because PPSU is dimensionally stable and has low water absorption. As a thermal insulator, PPSU reduces potential condensation on the connector and eases handling—the QD will not be hot to the touch when warm fluid is present.
Beth Langer, senior design engineer of thermal management commented,
“PLQ Series QDs are among the highest performing engineered polymer connectors for liquid cooling applications available. They vastly reduce concerns around plastic QD durability and performance.”
The PLQ2 delivers on its leak-free promise as it features a multilobed seal for redundant protection against leakage. Multilobe seals provide greater sealing efficiency than standard O-rings while requiring less force to connect. They also allow for lasting shape retention during extended periods of connection. Even better, the non-spill design facilitates disconnection under pressure without leaks—essential in protecting electronics from exposure to fluid and enabling hot swapping of equipment.
Our engineers are confident the PLQ2 will pass your test because they subjected it to theirs—repeatedly. The connect and disconnect function on the coupling was tested 10,000 times under pressure. There was no degradation of any of the components. Other tests included creep resistance, fluid burst pressure, pressure decay, and a 72-hour pressure-temperature test with exposure to high and low limits. The PLQ2 passed all of them with flying colors.
CPC推出高性能工程塑料快速插拔接头:先进的热塑性工程塑料帮助提高成本效益
- 雅式橡塑网 刊登日期:2018.12.14
信息来源:CPRJ 中国塑料橡胶
液体冷却专用快速插拔接头研发生产商 CPC 推出了 PLQ2 高性能热塑性塑料连接器。此类快速插拔接头为高性能计算 (HPC) 和数据中心液体冷却提供更高的抗拉强度、抗蠕变性和温度处理能力。此类接头由聚苯砜(PPSU) 制成,其热变形温度超过 200°C,在化学性质上与现今应用广泛的冷却液和工程液兼容。
PLQ2 Series thermoplastic quick disconnect 技术资料下载
CPC's PLQ2 Series liquid cooling of electronics
热管理部门高级设计工程师 Elizabeth Langer 表示:“PLQ 系列快速插拔接头是性能高的工程聚合物接头之一,适用于液体冷却应用。此类产品极大减少了我们对塑料快速插拔接头耐久性和性能表现的担忧。HPC 和数据中心规格制定人员及操作人员可以放心使用这些塑料材质的快速插拔接头。”
目前为止,若用户追求塑料快速插拔接头的轻质和耐腐蚀的优势,通常会一定程度上降低对稳定性的要求。
使用 PLQ 系列则不再需要做出这种妥协。PLQ 系列先进的聚合物结构可长期保持良好的热氧化稳定性和优秀的材料性能,其工作温度范围为 -17° 至 115°C。尺寸稳定的 PPSU 吸水性弱,因此是适用于水冷系统和潮湿环境的理想产品。
同时,PPSU 也是绝热体,即使存在温热液体时,接头也不会发烫,从而降低接头上出现冷凝的可能性并简化处理程序。PPSU 的阻燃性能使接头具有 UL94 V-0的阻燃等级。
PLQ 系列快速插拔接头采用多叶密封,在保持长期连接的情况下提供额外保护,防止溢漏,并能持久保持形状。多叶密封提供比标准 O 形圈更高的密封效率,连接时需要的力道更小。无溢漏设计保证接头即使在压力下断开也不会发生溢漏,这是防止液体接触电子器件和实现设备热插拔的关键因素。
CPC 因其易于连接、坚固耐用的无溢漏接头著称,此类接头适用于 HPC、数据中心和其他关键热管理应用。经一万次以上的泄漏测试以及液体爆破压力、抗蠕变性等测试,PLQ2 接头表现得出色可靠。CPC 的广泛生产验证流程还包括生产过程中的 100% 功能和泄漏测试。
PLQ2 系列 产品提供超可靠、无滴漏的连接和断开功能,用于保护高价值的电子元件。PLQ2 接头采用高性能热塑性塑料设计,轻质、耐化学腐蚀,阻燃等级为 UL94 V-0,使用方便——是电子应用液体冷却的理想选择。此类创新型接头提供高流量性能,可优化热管理系统性能。PLQ2 系列采用 CPC 开发的消除滴漏的阀门技术,能经受长期使用。
新的 PLQ2 系列已在11月亮相美国达拉斯 2018全球超级计算机大会(SC18),并于 本月(2018 年 12 月)开始上市。
