智能流体处理产品带您走得更远更快
Smart fluid handling to take you forward,faster


CPC DTLD系列专为诸如冷疗设备等仪器中使用快速接头
CPC DTLD Series dual flow couplings
医疗 DTLD系列双管接头

CPC DTLD Series dual flow couplings系列快速接头


1/4”流量DTLD系列双端口连接器提供了一个独特的拇指锁存器独立或同时连接的松散管组。由ABS热塑性塑料制成,CPC DTLD系列阀联轴器确保在连接一个插入件时,防止第二插入件断开。单手操作使DTLD系列成为双端口连接的简单、独立连接的选择。CPC DTLD系列与所有PLC、PLC12和LC系列插件兼容。The 1/4" flow DTLD Series dual flow couplings provide a unique thumb latch with independent or simultaneous connections of loose tube sets. Made from ABS thermoplastic, the DTLD Series valved couplings ensures when connecting one insert, the second insert is prevented from disconnecting. One-hand operation makes the DTLD Series the choice for simple, independent connections of dual port connections. The DTLD Series is compatible with all PLC, PLC12 and LC Series Inserts.

CPC DTLD系列双管快速接头技术资料下载
CPC DTLD Series dual flow couplings



圣保罗,明尼苏达州——2016年10月26日——塑料管道快速插拔接头和普通接头的领先供应商,CPC (Colder Products Company) 将于上海举办的2016中国Medtec展(展位D409,10月26日到28日)上推出其新型DTLD系列快速接头。该系列专为诸如冷疗设备等仪器中使用的而设计,以便对其进行更好的管理,是同类产品中第一个通过单个便于操作的拇指闩锁(申请专利中)实现双管同步或分别连接的产品。

在众多双管接头的使用中,用户在接入或断开管道时必须按住多个闩锁 ,或碰到接入管道时无意间断开另一条管道的情况。DTLD系列接头便为设备制造商以及工业、医疗,特别是治疗仪器的终端用户解决了这些问题。

CPC's DTLD Dual Flow Coupling Video
CPC DTLD系列专为诸如冷疗设备等仪器中使用双管路快速接头



例如,在冷疗过程中,DTLD系列接头连接了液体冷却系统和衬垫或袖带(在身体的受伤区域上不断循环低温水)之间的入水管和出水管。“那些难以连接的装置会给用户带来不便,而且还会导致水漏到患者身上、床上或地板上。如果一个装置用起来太麻烦,它或许就达不到既有的效果,”医疗和工业市场业务部经理吉姆·布朗说道。随着越来越多的医疗护理向成本更低的护理环境转向——如家庭护理,对使用更加便捷的医疗器材的需求也随之增长。“在伤病恢复或治疗过程中,患者及其家人承担起越来越多的护理任务。DTLD系列简化了骨科冷疗装置的使用,帮助患者坚持使用自己的治疗方法。

通过DTLD系列上显而易见的拇指闩锁,可以实现管道的分开或同步快速连接,无需过多技巧。接头闩锁保持在打开位置,以便随时准备接入对接接头。闩锁系统有覆盖保护装置,以避免意外开锁。通过-咔嗒声确认安全连接,确保使用中无泄漏。该接头由耐用的ABS塑料制成,便于擦洗和清洁。


DTLD系列备有现货,可立即交付。两种样式可供选择—带有灰色闩锁的黑色接头或带有蓝色闩锁的白色接头——以配合现有设备的设计。它可以连接1/4英寸到3/8英寸(6.4mm到9.5mm)直径的管道,也可以与广泛使用的PLC系列配合使用,便于同现有设备配套。

功能与效益

Single thumb latch
Minimizes inadvertent latch activation
Latch always in position to accept insert
Ensures leak-free operation
Compact, modular design
Fits well in the hand and is easy to wipe down
Independent quick connections
Requires minimal manual dexterity

产品规格

Pressure:Vacuum to 20 psi, 1.38 bar

Temperature:32°F to 120°F (0°C to 48°C)

Materials:Main components: ABS

Thumb Latch and Retainer: Acetal
Internal insert valve: Polypropylene
Springs: 316 Stainless steel
O-rings: Buna-N
Color:

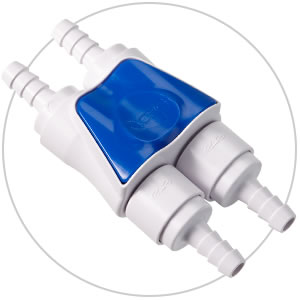

White with blue latch

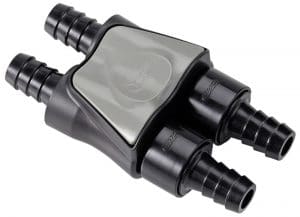

Molded Black with gray latch

Tubing Sizes:
1/4” to 3/8” ID, 6.4mm to 9.5mm ID

Compliance:
REACH and RoHS

Internal body valve:
Acetal


DTLD Temperature Pressure Graph DTLD Water Flow

WARNING: Pressure, temperature, chemicals, and operating environment can affect the performance of couplings. It is the customer’s responsibility to test the suitability of CPC’s products in their own application conditions.

Cv值

single shut-off Cv 0.63 (9.13) max
double shut-off Cv 0.42 (6.09) max

产品Bodies

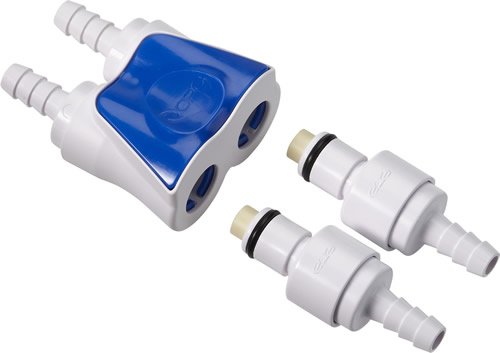

DTLD17004
1/4" Dual Hose Barb, Valved, In-line Coupling Body
DTLD17004MBLK
1/4" Dual Hose Barb, Valved, In-line Coupling Body
DTLD17006
3/8" Dual Hose Barb, Valved, In-line Coupling Body
DTLD17006MBLK
3/8" Dual Hose Barb, Valved, In-line Coupling Body

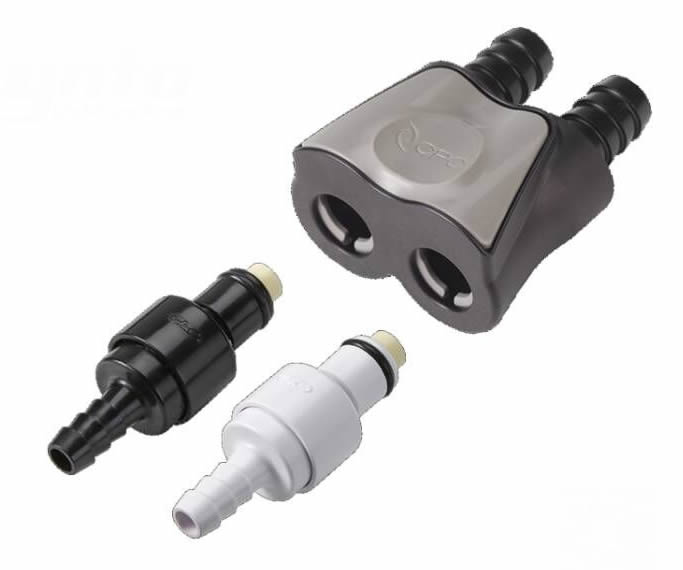

Inserts

PLCD2200406
1/4" Hose Barb, Valved, In-line Coupling Insert
PLCD2200406MBLK
1/4" Hose Barb, Valved, In-line Coupling Insert
PLCD2200606
3/8" Hose Barb, Valved, In-line Coupling Insert
PLCD2200606MBLK
3/8" Hose Barb, Valved, In-line Coupling Insert



1/4" Dual Hose Barb, Valved, In-line Coupling Body
DTLD17004
1/4" Dual Hose Barb, Valved, In-line Coupling Body


1/4" Dual Hose Barb, Valved, In-line Coupling Body
DTLD17004MBLK
1/4" Dual Hose Barb, Valved, In-line Coupling Body


3/8" Dual Hose Barb, Valved, In-line Coupling Body
DTLD17006
3/8" Dual Hose Barb, Valved, In-line Coupling Body


3/8" Dual Hose Barb, Valved, In-line Coupling Body
DTLD17006MBLK
3/8" Dual Hose Barb, Valved, In-line Coupling Body

Inserts

1/4" Hose Barb, Valved, In-line Coupling Insert
PLCD2200406
1/4" Hose Barb, Valved, In-line Coupling Insert


1/4" Hose Barb, Valved, In-line Coupling Insert
PLCD2200406MBLK
1/4" Hose Barb, Valved, In-line Coupling Insert


3/8" Hose Barb, Valved, In-line Coupling Insert
PLCD2200606
3/8" Hose Barb, Valved, In-line Coupling Insert


3/8" Hose Barb, Valved, In-line Coupling Insert
PLCD2200606MBLK
3/8" Hose Barb, Valved, In-line Coupling Insert
