德国Maximator气液增压泵

气液增压泵----德国Maximator气液增压泵(气驱液体增压泵)



Maximator气液增压泵(气驱液体增压泵)有M、S、G、GX、及DPD五个系列;气液增压泵最高工作压力可达550MPa,气液增压泵应用广泛,可以充水、充油或填充化学介质。Maximator气液增压泵的液体输出压力可达5500bar,驱动气体压力范围1-10bar(14- 5-145psi)。其工作原理类似于往复循环放大器,其底部活塞由二位四通先导阀来控制。其是一种柱塞式容积泵,将气体压力转换成液体压力。即利用大面积活塞端的低气压产生小面积活塞端的高液压。工作时,增压泵迅速往复工作,随着输出压力接近设定压力值时,增压泵的往复速度减慢直至停止。此时能量消耗最低,流体压力不再增加,增压泵停止运动。气动泵应用在静压力测试上,可用于胶管、钢管、阀、接头和其它液压容器及产品的压力测试,是一种非常经济有效的选择。用来替代手动泵,具有省时、省力、高效的特点。Maximator泵输出的高压力可用在夹紧、保持、成形、剪切、冲压等机器上。我司将为客户提供气动增压泵的选型,并提供专业的技术咨询、工程设计以及成套系统。



MO系列气液增压泵(气驱液体单作用增压泵),增压介质为液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
MO04
1:4
0-40
0-580
0-14- 81
3/8BSP
3/4BSP
1/2BSP
2- 5
MO08
1:9
0-90
0-1305
0-7- 07
3/8BSP
3/4BSP
1/2BSP
2- 5
MO12
1:14
0-140
0-2030
0-4- 55
3/8BSP
3/4BSP
1/4BSP
2- 5
MO22
1:29
0-290
0-4205
0-2- 22
3/8BSP
3/8BSP
1/4BSP
3- 0
MO37
1:47
0-470
0-6815
0-1- 36
3/8BSP
3/8BSP
1/4BSP
3- 0
MO72
1:88
0-880
0-12760
0-0- 72
3/8BSP
3/8BSP
1/4BSP
3- 0
MO111
1:133
0-1000
0-14500
0-0- 48
3/8BSP
3/8BSP
1/4BSP
3- 0
MO189
1:225
0-1000
0-14500
0-0- 28
3/8BSP
3/8BSP
1/4BSP
3- 0
MO-D系列气液增压泵(气驱液体双作用增压泵),增压介质为液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
MO22D
1:28
0-280
0-4060
0-3- 91
3/8BSP
3/8BSP
1/4BSP
4- 5
MO37D
1:46
0-460
0-6670
0-2- 35
3/8BSP
3/8BSP
1/4BSP
4- 5
MO72D
1:86
0-860
0-12470
0-1- 24
3/8BSP
3/8BSP
1/4BSP
4- 5
MO111D
1:130
0-1000
0-14500
0-0- 82
3/8BSP
3/8BSP
1/4BSP
4- 5
MO189D
1:220
0-1000
0-14500
0-0- 49
3/8BSP
3/8BSP
1/4BSP
4- 5
S系列气液增压泵(气驱液体单作用增压泵),增压介质为液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
S15
1:17
0-170
0-2465
0-9- 38
1/2BSP
3/4BSP
3/4BSP
9- 1
S25
1:25
0-250
0-3625
0-6- 72
1/2BSP
3/4BSP
3/4BSP
9- 1
S35
1:39
0-390
0-5655
0-4- 31
1/2BSP
3/4BSP
3/4BSP
9- 1
S60
1:61
0-610
0-8845
0-2- 75
1/2BSP
1/2BSP
3/8BSP
9- 1
S100
1:108
0-1000
0-14500
0-1- 55
1/2BSP
1/2BSP
3/8BSP
9- 1
S150
1:156
0-1000
0-14500
0-1- 08
1/2BSP
1/2BSP
3/8BSP
9- 1
SD系列气液增压泵(气驱液体双作用增压泵),增压介质为液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
S15D
1:16
0-160
0-2320
0-17- 56
1/2BSP
1/2BSP
3/4BSP
14- 5
S25D
1:24
0-240
0-3480
0-12- 00
1/2BSP
3/4BSP
3/4BSP
14- 5
S35D
1:38
0-380
0-5510
0-7- 58
1/2BSP
3/4BSP
3/4BSP
14- 5
S60D
1:60
0-600
0-8700
0-4- 80
1/2BSP
1/2BSP
3/8BSP
14- 5
S100D
1:107
0-1000
0-14500
0-2- 68
1/2BSP
1/2BSP
3/8BSP
14- 5
S150D
1:155
0-1000
0-14500
0-1- 85
1/2BSP
1/2BSP
3/8BSP
14- 5
M系列气液增压泵(气驱液体单作用增压泵),增压介质为水或液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
M4
1:4
0-40
0-580
0-14- 81
3/8BSP
1BSP
1/2BSP
3- 0
M8
1:9
0-90
0-1305
0-7- 07
3/8BSP
3/4BSP
1/2BSP
3- 0
M12
1:14
0-140
0-2030
0-4- 55
3/8BSP
3/4BSP
1/2BSP
3- 0
M22
1:28
0-280
0-4060
0-2- 22
3/8BSP
3/8BSP
3/8BSP
2- 8
M37
1:46
0-460
0-6670
0-1- 36
3/8BSP
3/8BSP
3/8BSP
2- 8
M72
1:86
0-860
0-12470
0-0- 72
3/8BSP
3/8BSP
3/8BSP
2- 8
M111
1:130
0-1300
0-18850
0-0- 48
3/8BSP
3/8BSP
3/8BSP
2- 8
M189
1:220
0-2200
0-31900
0-0- 28
3/8BSP
3/8BSP
3/8BSP
2- 8
MD系列气液增压泵(气驱液体双作用增压泵),增压介质为水或液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
M22D
1:28
0-280
0-4060
0-3- 91
3/8BSP
3/8BSP
3/8BSP
3- 7
M37D
1:46
0-460
0-6670
0-2- 35
3/8BSP
3/8BSP
3/8BSP
3- 7
M72D
1:86
0-860
0-12470
0-1- 24
3/8BSP
3/8BSP
3/8BSP
3- 7
M111D
1:130
0-1300
0-18850
0-0- 82
3/8BSP
3/8BSP
3/8BSP
3- 7
M189D
1:220
0-2200
0-31900
0-0- 49
3/8BSP
3/8BSP
3/8BSP
3- 7
M…-2系列气液增压泵(双驱动气驱液体增压泵),增压介质为水或液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
M111-2
1:161
0-2500
0-36250
0-0- 35
3/8BSP
1/4BSP
9/16-18UNF
3- 9
M189-2
1:440
0-4000
0-58000
0-0- 21
3/8BSP
1/4BSP
9/16-18UNF
3- 9
M…-3系列气液增压泵(三驱动气驱液体增压泵),增压介质为水或液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
M111-3
1:391
0-2500
0-36250
0-0- 24
3/8BSP
1/4BSP
9/16-18UNF
4- 6
M189-3
1:660
0-4000
0-58000
0-0- 14
3/8BSP
1/4BSP
9/16-18UNF
4- 6
G系列气液增压泵(气驱液体单作用增压泵),增压介质为水或液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
G10
1:11
0-110
0-1595
0-18- 53
1/2BSP
1BSP
3/4BSP
16- 0
G15
1:16
0-160
0-2320
0-12- 86
1/2BSP
1BSP
3/4BSP
16- 0
G25
1:28
0-280
0-4060
0-7- 24
1/2BSP
3/4BSP
3/4BSP
14- 5
G35
1:40
0-400
0-5800
0-5- 02
1/2BSP
3/4BSP
3/4BSP
14- 5
G60
1:63
0-630
0-9135
0-1- 81
1/2BSP
3/4BSP
1/2BSP
13- 5
G100
1:151
0-1450
0-21025
0-1- 36
1/2BSP
3/4BSP
1/2BSP
13- 5
G250
1:265
0-2650
0-38425
0-0- 77
1/2BSP
1/2BSP
9/16-18UNF
13- 5
G300
1:314
0-3140
0-45530
0-0- 65
1/2BSP
1/2BSP
9/16-18UNF
13- 5
G500S
1:519
0-4500
0-65295
0-0- 39
1/2BSP
1/4BSP
9/16-18UNF
13- 5
G- - -D系列气液增压泵(气驱液体双作用增压泵),增压介质为水或液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
G10D
1:11
0-110
0-1595
0-28- 85
1/2BSP
1BSP
3/4BSP
22- 0
G15D
1:15
0-150
0-2175
0-19- 84
1/2BSP
1BSP
3/4BSP
22- 0
G25D
1:27
0-270
0-3915
0-11- 34
1/2BSP
3/4BSP
3/4BSP
19- 0
G35D
1:40
0-400
0-5800
0-7- 74
1/2BSP
3/4BSP
3/4BSP
19- 0
G60DS
1:63
0-630
0-9135
0-5- 04
1/2BSP
3/4BSP
1/2BSP
17- 0
G100DS
1:113
0-1050
0-15225
0-2- 78
1/2BSP
3/4BSP
1/2BSP
17- 0
G150DS
1:151
0-1450
0-21025
0-2- 10
1/2BSP
3/4BSP
1/2BSP
17- 0
G…-2系列气液增压泵(双驱动气驱液体增压泵),增压介质为水或液压油。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
G10-2
1:22
0-220
0-3190
0-15- 99
1/2BSP
1BSP
3/4BSP
20- 5
G15-2
1:32
0-320
0-4640
0-11- 02
1/2BSP
1BSP
3/4BSP
20- 5
G25-2
1:56
0-690
0-8120
0-6- 19
1/2BSP
3/4BSP
3/4BSP
19- 0
G35-2
1:80
0-800
0-11600
0-4- 30
1/2BSP
3/4BSP
3/4BSP
19- 0
G60-2
1:126
0-1260
0-18270
0-2- 70
1/2BSP
3/4BSP
1/2BSP
18- 0
G100-2
1:226
0-2100
0-30450
0-1- 55
1/2BSP
1/2BSP
9/16-18UNF
18- 0
G250-2
1:530
0-4500
0-65250
0-0- 66
1/2BSP
1/4BSP
9/16-18UNF
22- 0
G300-2
1:628
0-4500
0-65250
0-0- 56
1/2BSP
1/4BSP
9/16-18UNF
22- 0
G400-2
1:796
0-5500
0-79750
0-0- 44
1/2BSP
1/4BSP
9/16-18UNF
22- 0
MSF系列气液增压泵(气驱液体单作用增压泵),增压介质为有腐蚀性化学物质。
型号
增压比
出口压力
流量
l/min
接口尺寸
,
净重
kg
bar
psi
驱动口
入口
出口
MSF4
1:4
0-40
0-580
0-14- 81
3/8BSP
1BSP
1/2BSP
6- 7
MSF8
1:9
0-90
0-1305
0-7- 07
3/8BSP
3/4BSP
1/2BSP
6- 7
MSF12
1:14
0-140
0-2030
0-4- 55
3/8BSP
3/4BSP
1/2BSP
6- 7
MSF22
1:28
0-280
0-4060
0-2- 22
3/8BSP
3/8BSP
3/8BSP
6- 7
MSF37
1:46
0-460
0-6670
0-1- 36
3/8BSP
3/8BSP
3/8BSP
3- 5
MSF72
1:86
0-860
0-12470
0-0- 72
3/8BSP
3/8BSP
3/8BSP
3- 5
MSF111
1:130
0-1300
0-18850
0-0- 48
3/8BSP
3/8BSP
3/8BSP
3- 5
GSF系列气液增压泵(气驱液体单作用增压泵),增压介质为有腐蚀性化学物质。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
GSF10
1:11
0-110
0-1595
0-18- 53
1/2BSP
1BSP
3/4BSP
20- 0
GSF15
1:16
0-160
0-2320
0-12- 86
1/2BSP
1BSP
3/4BSP
20- 0
GSF25
1:28
0-280
0-4060
0-7- 24
1/2BSP
3/4BSP
3/4BSP
19- 0
GSF35
1:40
0-400
0-5800
0-5- 02
1/2BSP
3/4BSP
3/4BSP
19- 0
GSF60
1:63
0-630
0-9135
0-3- 21
1/2BSP
3/4BSP
1/2BSP
18- 0
GSF100
1:113
0-1050
0-15225
0-1- 81
1/2BSP
3/4BSP
1/2BSP
18- 0
GSF150
1:151
0-1450
0-21025
0-1- 36
1/2BSP
3/4BSP
1/2BSP
18- 0
GX系列耐腐蚀大流量气液增压泵(气驱液体单作用增压泵),增压介质为有腐蚀性化学物质。
型号
增压比
出口压力
流量
l/min
接口尺寸
净重
kg
bar
psi
驱动口
入口
出口
GX35
1:36
0-360
0-5220
0-24- 5
3/4BSP
1BSP
3/8BSP
24- 0
GSF60
1:66
0-600
0-8700
0-23- 0
3/4BSP
1BSP
3/8BSP
24- 0
GSF100
1:117
0-1000
0-14500
0-9- 0
3/4BSP
1BSP
3/8BSP
24- 0

Maximator Maximum Pressure气驱液泵

High Pressure Technology
Testing Equipment
Hydraulics
Pneumatics

Maximator气驱液泵最大压力7,000bar(101,000psi)

目录
目录 页码:
MAXIMATOR 公司简介和液泵原理
液泵的应用范围

概述和泵的选型
充油或充油-水液泵:压力达1,000bar(14,500psi)
– MO系列气驱液泵
– S 系列气驱液泵
充水、油或充油-水液泵:压力达7,000bar(101,000psi)
– M 系列气驱液泵
– S- - - SS 系列气驱液泵
– G 系列气驱液泵

充化学介质及特殊介质液泵:压力达3,000bar(43,500psi)
– MSF 系列气驱液泵
– GSF 系列气驱液泵
– GPD 系列气驱液泵
– GX 系列气驱液泵
– DPD 系列气驱液泵
液泵选型和液泵流量特性
适用介质表
液泵附件

其它产品介绍:液压和气动部件

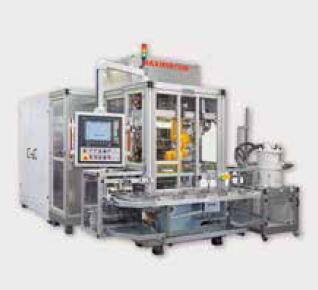

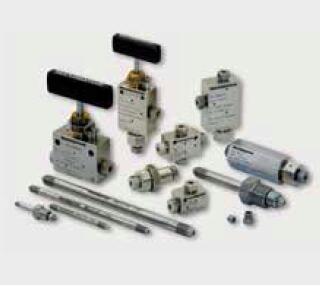

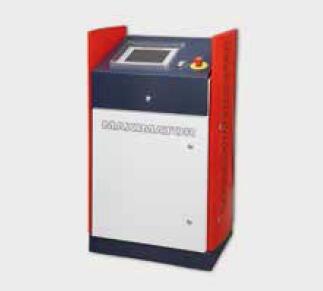

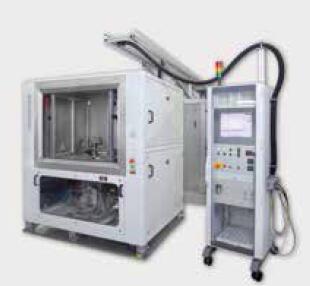

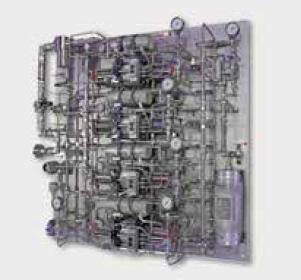

其它产品介绍:高压技术和测试设备

MAXIMATOR 就在您身边

我们德国的四个据点办及全球的合作伙伴能为您提供最优质的客户服务。在Nordhausen 的生产中心,我们有超过340名员工。 MAXIMATOR 是一家国际领先、专业从事高压技术的企业,开发的气驱液泵性能高,用途广泛。几十年来,我们为汽车,化学,塑料及油气行业的知名公司提供支持与服务。除气驱液泵,我们还生产气体放大器,气体增压器及超高压管阀件,压力开关及其它元件等。我们还能提供高压测试及生产技术领域的广泛服务。我们公司生产的设备满足压力设备及机械行业的各类要求,如ATEX 欧洲防爆指令。我们也可提供符合NACE标准的元件。我们严格执行ISO9001的质量方针。为保证产品的持续开发,我们与客户及材料和元件供应商保持密切合作。

MAXIMATOR 气驱液泵原理MAXIMATOR 气驱液泵原理
MAXIMATOR 气驱液泵原理

MAXIMATOR 气驱液泵应用于多个技术领域,甚至还用于防爆区。可充油、水或特殊介质,质量可靠,成本低且高效,压力可达7,000bar。其设计原理类似于往复循环的活塞式增压器。当输出压力下降时,液泵自动开始补压。压缩空气驱动压力范围在1-10bar。

操作简易

1、泵的安装
泵的增压准备工作:
管路连接(压缩空气管路、进液管路和高压输出管路)
设定驱动空气压力
慢慢打开压缩空气气源,气驱液泵启动
2、升压

液泵会自动增压: 通过压缩空气驱动先导阀,从而来控制一个两位四通阀(滑阀)自动换向 吸入介质 由于横截面大,循环条件佳
3、保压

液泵升压及保压过程:

升压

达到预设的最终压力,泵会自动停止工作

保压

保压过程中无能量损耗及热量产 生,若工作压力下降,泵自动启动MAXIMATOR气驱液泵功能特点

MAXIMATOR气驱液泵优点:

- 通过手动调压阀或气控阀调节输出
压力
- 使用压缩空气驱动,可用于防爆区
- 达到预设的最终压力,泵自动停止
工作
- 适用于大部分液体及液化气体
- 长时间保压无能量消耗
- 保压期间无热量产生
- 泵安装简易,操作方便
- 由于其质量可靠,安装简易,后续维
修保养量小。
高压活塞
出口单向阀
滑阀
气动活塞
进口单向阀
2 | 3

概述概述
MAXIMATOR 气驱液泵类型及作用

MAXIMATOR 气驱液泵为各种应用提供解决方案。适用于各种不同的或阶梯式流量,及各种不同的操作压力。共有6种不
同系列:M, S, G, GX, GPD和DPD。可以从泵的型号看出泵的压力比(气驱活塞和高压柱塞的面积比)。例如:G35的压力
比为1: 40, 当驱动空气压力为6bar时,产生的最大工作压力240bar。 MAXIMATOR 液泵有以下几种类型:

单气动头双气动头三气动头单作用双作用

双或三气动头的泵达到的最大输出压力与单气动头泵相同。相较于单作用泵,双作用泵可将泵流量增加近50%和减小脉冲。

泵的选型

1、泵的技术参数

以以以以以以以以以以以下是泵的选型参数:

所需的工作压力
工作压力下所需的泵流量
可用的驱动压力
介质
介质温度
环境温度
泵的应用不同,需要您提供的泵的选型参数也会有所不同。
如需要帮助,请联系我们。

2、所需的工作压力及流量

泵的输出压力为在气体驱动压力10bar时的输出压力。工
作压力(PB)可通过将泵的压力比(i)乘以驱动空气压力得
到:PB=i × PL

泵在各出口压力的流量参数可参见“泵的流量特性”
(26-33页)。

3、所使用的介质

泵的选型应考虑到客户的使用介质,因为介质的性质决定了
密封材料和接液部件的要求。MAXIMATOR 液泵适用多种
介质。标准设计适用充油,充水及多种特殊介质。

介质
油 油/水 特殊介质
MO-系列M-系列MSF-系列
S-系列S- - - SS-系列GSF-系列
G-系列GX-系列
GPD-系列
DPD-系列

若您的介质不在32-33页的介质适用表中,请联系我们。我
们会为您提供适用的泵的选型。

4、尺寸和重量

我们有一些特殊尺寸及重量的泵。请参考我们各种系列泵的
参数表和选项表获取更多信息,包括泵的安装形式、尺寸要
求等。

泵的操作说明

泵的安装

MAXIMATOR气驱液泵一般可以任何形式安装,但水平安装
对于密封件的保护最有效。为确保操作无误,请确认所安装
的管和接头是否适合泵的压力范围。为保证液泵获得理想的
流量和压力,不能减小泵的接口尺寸。

MAXIMATOR液泵一般连接为BSPP螺纹,也可选择NPT螺
纹设计。两种螺纹都适用于最大压力1050bar(15,000psi)。对
于超出1050bar更大压力的应用,我们推荐使用MAXIMATOR
高压接头。

我们可提供压力达7000bar的高压接头,连接形式
有: 1/4“, 3/8“, 9/16“, 3/4“ 和1“ 。根据压力范围分为中压
(1550bar<22500psi>), 高压(4500bar<65000psi>)和超高压
(7000bar<101000psi>)。

请参见MAXIMATOR VFT目录中“工具及安装”章节获取
更多MAXIMATOR 高压连接件的相关信息。

开始操作前

泵开始运行前,需要将压缩空气连接到滑阀接口处。对于S,
D, G和GSF系列泵,还需将压缩空气连接到外部先导口(标
记为X),用于控制泵的启停。

对于需要使用先导驱动的泵,先导气路应连接在空气调压阀
前端。若先导口未连接驱动空气,泵不会运作。

开始操作前,需在泵的驱动空气入口安装一个带水分离器的
压缩空气过滤器。我们为各系列C1, C2, C3气控单元配备配
件。

一般来说,MAXIMATOR泵不需要空气润滑器,因为增压泵
在组装过程中已经使用了特殊的润滑油。如果使用的驱动空
气特别干燥且工作循环超过50%,建议在驱动空气管路上连
接一个空气润滑器。

如果使用过一次空气润滑器,则建议继续使用注油的压缩空
气。若要换成无油的压缩空气,泵需要用特殊润滑剂处理一
下。

驱动空气

为确保密封件和导向零件持久耐用,驱动空气需满足3-4级
质量等级标准(固体/水/油):

空气质量需符合ISO8573-1标准
参数值
最大压缩空气油纯度 (4级): 5 mg/m3
0- 1-0- 5μm最大颗粒数 (3级): 90- 000 pce-
1- 0-5- 0μm最大颗粒数 (3级): 1- 000 pce-
最大固体颗粒浓度 5 mg/m3
最大压力露点温度 (4级): +3 ℃

推荐的液压油

泵的合理使用及效率主要依靠所使用的液压油质量而定。
我们推荐粘度46-68cst(DIN 51524 T2; DIN 51519)的液压
油。为避免进口、出口单向阀和高压密封件损坏,进液管需
配备一个过滤精度低于100μm的过滤器。

温度

MAXIMATOR气驱液泵标准工作温度在-20℃至+80℃范围
内。采用-VE密封材质的液泵,最大工作温度可达+60℃,
短期操作可能达到+80℃。

排放物保护

气驱液泵会产生诸如噪音,大气污染等排放物。处于正在运
行的泵附近人们应佩戴防护眼镜,有必要的话使用护耳用
具。

型号名称

MAXIMATOR 气驱液泵的型号尽量展现泵的压力比,尽可
能包含密封材质及其他选项的信息。订购代码说明请见各系
列泵的介绍。

4 | 5

气驱液泵应用领域
充油泵-压力最高达1000bar(14,500psi)

起重和装夹:用于起重和转移重物的液压系统,升降台,
飞机千斤顶
液压应用:装夹工具,冲床,压销器,夹具,气缸驱动
压力机:冷等静压压力机,压滤机,液压机,压力机及压
力过载保护系统的压力生成
工装及拧紧:驱动裁剪,卷边,电缆剪,弯管工具,滚轮
张紧,扭力扳手
测试:张力试验机和压力测试
润滑系统

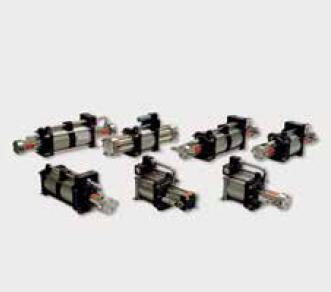

MO和S系列泵

MO和S系列泵结构紧凑,质量轻,压力比范围广泛,是驱
动各种油压和液压工具的理想设备。两种系列泵都有单作用
和双作用两种类型。

Type MO

Type S

充油充水泵-压力最高达
7000bar(101,000psi)

静压测试:阀,油箱,压力容器,压力开关,软管,高
压硬管,压力表,气缸,传感器,井下管路,防喷器,气
瓶及航天航空配件
以上产品的爆破和脉冲疲劳测试
标定:压力表和传感器
水切割和清洗
泄漏测试
油气井紧急关闭系统
蓄能器填充及承压零部件压力测试
油井服务和井口装置的操作和控制
M, S- - - -SS和G系列泵

M, S- - - -SS和G系列泵的接液部件由不锈钢材质制成,是充
水应用领域的首选设备。分为单作用和双作用两种作用类
型,包括单、双级(M和G)和三级(仅M)设计。

Type M

Type S- - - SS

Type G

用于化学和海洋领域的泵-压力最高达
3000bar(43,500psi)

井内抑制剂注入,如甲醇和乙二醇
冷却剂注入
航空和汽车测试:
制动液,液压油,传动液和动力转向液

管线测试
液压蓄能器填充
海底阀门驱动
MSF, GSF, GX和GPD系

MSF, GSF系列泵配置了隔离段、安全泄漏孔和聚四氟乙烯密
封件,满足化学行业的特殊要求。

GX和GPD系列泵为大流量泵,结构坚固。泵内的接液部件
均由不锈钢材质制成,部分零件采用耐腐蚀材质。所以此系
列泵更适用于化学和海洋领域。

特殊应用的泵

水切割(适用间歇运作)
芯轴提取机的压力生成
DPD系列泵

DPD系列泵是大型,双作用,高流量泵。工作压力最高达
2100bar(30450psi)。

Type DPD

Type GX

Type MSF

Type GSF

Type GPD

6 | 7

充油-MO系列泵,压力最高达1,000bar充油-MO系列泵,压力最高达1,000bar
MAXIMATORMO系列液泵分为单气动头单作用和单气动头双作用两种类型。适用于1区2G/2D IIC TX防爆等级(温度等
级取决于介质温度)。

MO系列泵

单作用
单气动头
最大工作压力

1,000bar(14,500psi)

MO系列泵轻便坚固,有多种压力比,
适合用于组装成便携式液压单元。

材质:铸铁的泵头,工具钢液压柱塞MO与MO-D系列泵选配
和聚氨酯密封件。 项
标准设计底部入口 提供侧面入口,进液口和高压输
气体驱动压力1-10bar
出口在一条直线上(适用于单作
(14- 5-145psi)
用,单气动头泵)
订购代码:MO37-S



单作用单级泵,可将泵的内部先
导改为外部先导(连接压缩空气
到先导口,通过控制先导气路来
控制泵的启停)
订购代码:
MO22(D)-MO189(D):
MO37(D)-DIR

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
MO4 1:4 30- 5 1- 86 40 580 14- 81 3/8 BSPP 3/4 BSPP 1/2 BSPP 190 102 80 2- 5
MO12 1:14 9- 4 0- 57 140 2030 4- 55 3/8 BSPP 3/4 BSPP 1/2 BSPP 190 102 80 2- 5
MO37 1:47 2- 8 0- 17 470 6815 1- 36 3/8 BSPP 3/8 BSPP 1/4 BSPP 228 102 80 3- 0

MO8 1:9 14- 7 0- 90 90 1305 7- 07 3/8 BSPP 3/4 BSPP 1/2 BSPP 190 102 80 2- 5
MO22 1:29 4- 6 0- 28 290 4205 2- 22 3/8 BSPP 3/8 BSPP 1/4 BSPP 228 102 80 3- 0
MO72 1:88 1- 5 0- 09 880 12760 0- 72 3/8 BSPP 3/8 BSPP 1/4 BSPP 228 102 80 3- 0
MO111 1:133 1- 0 0- 06 1000 14500 0- 48 3/8 BSPP 3/8 BSPP 1/4 BSPP 228 102 80 3- 0
MO189 1:225 0- 6 0- 04 1000 14500 0- 28 3/8 BSPP 3/8 BSPP 1/4 BSPP 228 102 80 3- 0
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值)
*** 静态出口压力(估算值及最大允许值)
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

(14,500 psi) (14,500 psi)
特殊连接口,如NPT螺纹。
订购代码:MO37(D)-NPT

MO(D)系列泵气控单元,包含过
滤减压两联件、压力表和截止阀
订购代码:MO37(D)
C1

按需可供其他选项。

MO- - - D系列泵

双作用
单气动头
工作压力最高达1,000bar(14,500psi)

MO- - - D系列泵相较于MO系列单作用泵脉冲小,流量提高约50%。

标准设计仅提供侧面入口。
型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
MO22D 1:28 9- 2 0- 56 280 4060 3- 91 3/8 BSPP 3/8 BSPP 1/4 BSPP 186 108 118 4- 5
MO72D 1:86 3- 0 0- 18 860 12470 1- 24 3/8 BSPP 3/8 BSPP 1/4 BSPP 186 108 118 4- 5
MO189D 1:220 1- 2 0- 07 1000 14500 0- 49 3/8 BSPP 3/8 BSPP 1/4 BSPP 186 108 118 4- 5

MO37D 1:46 5- 6 0- 34 460 6670 2- 35 3/8 BSPP 3/8 BSPP 1/4 BSPP 186 108 118 4- 5
MO111D 1:130 2- 0 0- 12 1000 14500 0- 82 3/8 BSPP 3/8 BSPP 1/4 BSPP 186 108 118 4- 5
8 | 9

充油-S系列泵压力最高达1,000bar 充油-S系列泵压力最高达1,000bar
MAXIMATORS系列泵分为单气动头单作用和单气动头双作用两种类型。适用于1区2G/2D IIB TX防爆等级(温度等级取
决于介质温度)。

S 系列泵

单作用

单气动头

工作压力最高1,000bar
(14,500psi)

S系列泵结构紧凑,质量轻,便于
安装,可应用于固定式和移动式两
种安装方式。最小驱动空气压力
1bar(14- 5psi), 可用于精确控制。 S系列泵选配项

材质:铸铁的泵头,工具钢液压柱塞特殊连接口,如NPT螺纹
和聚氨酯密封件。 订购代码:
S35(D)-NPT
只有侧面入口
最大气体驱动压力:
10bar(145psi)
型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
S15 1:17 28- 3 1- 73 170 2465 9- 38 1/2 BSPP 3/4 BSPP 3/4 BSPP 221 135 175- 5 9- 1
S35 1:39 12- 6 0- 77 390 5655 4- 31 1/2 BSPP 3/4 BSPP 3/4 BSPP 221 135 175- 5 9- 1
S100 1:108 4- 5 0- 27 1000 14500 1- 55 1/2 BSPP 1/2 BSPP 3/8 BSPP 221 135 175- 5 9- 1

S25 1:25 19- 6 1- 20 250 3625 6- 72 1/2 BSPP 3/4 BSPP 3/4 BSPP 221 135 175- 5 9- 1
S60 1:61 8- 0 0- 49 610 8845 2- 75 1/2 BSPP 1/2 BSPP 3/8 BSPP 221 135 175- 5 9- 1
S150 1:156 3- 1 0- 19 1000 14500 1- 08 1/2 BSPP 1/2 BSPP 3/8 BSPP 221 135 175- 5 9- 1
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值)
*** 静态出口压力(估算值及最大允许值)
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

(14,500 psi) (14,500 psi)
S- - - D系列泵

双作用
单气动头
工作压力最高达1,000bar

(14,500psi)

S- - - D系列泵相较于S系列单作用泵脉冲
小,流量提高约50%。

连接压缩空气到先导口,通过控制先
S系列泵气控单元,过滤减压两联 导气路来控制泵的启停。
件、压力表和截止阀
订购代码:S35(D)
C1- 5

按需可供其他选项。

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
S15D 1:16 57- 0 3- 48 160 2320 17- 56 1/2 BSPP 3/4 BSPP 3/4 BSPP 260 135 175- 5 14- 5
S35D 1:38 25- 2 1- 54 380 5510 7- 58 1/2 BSPP 3/4 BSPP 3/4 BSPP 260 135 175- 5 14- 5
S100D 1:107 9- 0 0- 55 1000 14500 2- 68 1/2 BSPP 1/2 BSPP 3/8 BSPP 260 135 175- 5 14- 5

S25D 1:24 39- 0 2- 39 240 3480 12- 00 1/2 BSPP 3/4 BSPP 3/4 BSPP 260 135 175- 5 14- 5
S60D 1:60 16- 0 0- 98 600 8700 4- 80 1/2 BSPP 1/2 BSPP 3/8 BSPP 260 135 175- 5 14- 5
S150D 1:155 6- 2 0- 38 1000 14500 1- 85 1/2 BSPP 1/2 BSPP 3/8 BSPP 260 135 175- 5 14- 5
10 | 11

充油或充水-M系列 压力达4, 000bar 充油或充水-M系列 压力达4, 000bar
MAXIMATORM系列液泵分为单作用和双作用两种类型,可配备单气动头,双气动头或三气动头。适用于1区2G/2D IIC

TX防爆等级(温度等级取决于介质温度)。

M 系列泵

单作用

单气动头

工作压力最高达2,200bar
(31,900
psi)

M系列泵为单作用单气动头泵,,结构
紧凑的特点。

材料:M4,M8和M12泵头为铝材质,
柱塞为不锈钢材质;M22-M189,泵头
和柱塞均为不锈钢材质。
配备超高分子量聚乙烯材质密封件和
氟橡胶O型圈。
标准设计底部入口,也可提供侧面入口
M系列泵选配项

标准充油密封材质
订购代码:M37-(L)

最佳充水密封材质(不适用于M- - - 2/
M- - - -3和M- - - 01HL系列),最高压
力可达2,000bar(29,000psi)
订购代码:M37-(L)VE/M37D-VE

特殊介质密封材质
订购代码:参见适用介质表

M系列泵可提供侧面入口
订购代码:M37(L)-S/M37(L)
VE-S

可将泵的内部先导改为外部先导(适
用于M22-M189系列单作用单气动
头泵): 连接压缩空气到先导口,通过
控制先导气路来控制泵的启停。
订购代码:M37-DIR

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
M4 1:4 30- 5 1- 86 40 580 14- 81 3/8 BSPP 1 BSPP 1/2 BSPP 216 120 112 3- 0
M12 1:14 9- 4 0- 57 140 2030 4- 55 3/8 BSPP 3/4 BSPP 1/2 BSPP 209 120 112 3- 0
M37 1:46 2- 8 0- 17 460 6670 1- 36 3/8 BSPP 3/8 BSPP 3/8 BSPP 195 104 112 2- 8

M8 1:9 14- 7 0- 90 90 1305 7- 07 3/8 BSPP 3/4 BSPP 1/2 BSPP 209 120 112 3- 0
M22 1:28 4- 6 0- 28 280 4060 2- 22 3/8 BSPP 3/8 BSPP 3/8 BSPP 195 104 112 2- 8
M72 1:86 1- 5 0- 09 860 12470 0- 72 3/8 BSPP 3/8 BSPP 3/8 BSPP 195 104 112 2- 8
M111 1:130 1- 0 0- 06 1300 18850 0- 48 3/8 BSPP 3/8 BSPP 3/8 BSPP 195 104 112 2- 8
M189 1:220 0- 6 0- 04 2200 31900 0- 28 3/8 BSPP 3/8 BSPP 3/8 BSPP 195 104 112 2- 8!
!
!
压力高于1,050bar(15,000psi)的液泵的出口连接形式为
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值) BSPP或NPT。由于出口压力更高,液泵必须配备适用的
*** 静态出口压力(估算值及最大允许值) 接口形式。
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

(58,000 psi) (58,000 psi)
弹簧回位和手柄附件修改(仅适用
M22-M189单作用单气动头泵)
订购代码:M37-01HL

特殊连接,例如NPT螺纹
订购代码:M37-NPT

M(D)系列泵的气控单元,包括过滤
减压两联件、压力表和截止阀
订购代码:M37(D)
C1

在压缩空气管路上加一个安全阀,
可限制泵的高压输出压力
订购代码:M37(D)配备C1/SVAIR(请指明要设定的工作压力)

按需可提供其他选配项。

M- - - D系列泵

双作用
单气动头
工作压力最高达2,200bar

(31,900
psi)

M- - - D系列泵脉冲较小,但流量比M系
列泵高约50%。

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
M4D 1:3 61 3- 7 30 440 25 3/8 BSPP 1 BSPP 1/2 BSPP 314 119 112 4,7
M12D 1:13 18- 3 1- 15 130 1890 7- 8 3/8 BSPP 3/4 BSPP 1/2 BSPP 300 119 112 3,7
M37D 1:46 5- 6 0- 34 460 6670 2- 35 3/8 BSPP 3/8 BSPP 3/8 BSPP 184 124 112 3- 7
M111D 1:130 2- 0 0- 12 1300 18850 0- 82 3/8 BSPP 3/8 BSPP 3/8 BSPP

M8D 1:8 29- 4 1- 8 80 1160 12 3/8 BSPP 3/4 BSPP 1/2 BSPP 300 119 112 3,7
M22D 1:28 9- 2 0- 56 280 4060 3- 91 3/8 BSPP 3/8 BSPP 3/8 BSPP 184 124 112 3- 7
M72D 1:86 3- 0 0- 18 860 12470 1- 24 3/8 BSPP 3/8 BSPP 3/8 BSPP 184 124 112 3- 7
!
184 124 112 3- 7

M189D 1:220 1- 2 0- 07 2200 31900 0- 49 3/8 BSPP 3/8 BSPP 3/8 BSPP 184 124 112 3- 7!
12 | 13

充油或充水-M系列: 压力最高达4,000bar 充油或充水-M系列: 压力最高达4,000bar
MAXIMATORM系列泵分为单作用和双作用两种类型,可配备单气动头,双气动头或三气动头。适用于1区2G/2D IIC TX
防爆等级(温度等级取决于介质温度)。

M- - - -2系列泵

单作用
双气动头
工作压力最高达4,000bar

(58,000psi)

相较于单作用单气动头的M系列泵,在
相同驱动压力下,单作用双气动头的

M- - - -2系列泵达到的工作压力高一倍。 M系列泵选配项

标准设计聚氨酯密封件 标准充油密封材质
订购代码:
M189-(2)(3)(L)

标准设计底部入口,也可提侧面路
入口特殊介质用密封材质
订购代码:见适用介质表

单作用M系列泵侧面入口
订购代码:
M189-(2)(3)(L)-S

特殊连接口
如:BSPP或NPT螺纹

M系列泵的气控单元包含过滤
减压两联件、压力表和截止阀
型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
M111-2 1:261 1- 0 0- 06 2500 36250 0- 35 3/8 BSPP 1/4 BSPP 9/16-18 UNF 255 100 112 3- 9

M189-2 1:440 0- 6 0- 04 4000 58000 0- 21 3/8 BSPP 1/4 BSPP 9/16-18 UNF 255 100 112 3- 9
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值)
*** 静态出口压力(估算值及最大允许值)
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

(58,000 psi) (58,000 psi)
订购代码:
M189-(2)(3)
C1

为限制高压端工作压力,在以上气
控单元的驱动空气管线上可增加一
个安全阀订购代码:M189-(2)(3)
配备C1/SVAIR(请指明要设定的工
作压力)
按需可供其他选配项。

M- - - -3系列泵

单作用
三气动头
工作压力最高达4,000bar

(58,000psi)

在相同驱动压力下,单作用三气动头的
M- - - -3系列泵达到的工作压力是单作用
单气动头的M系列泵的三倍。

标准设计聚氨酯密封件
标准设计底部入口,也可提侧面入口
型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
M111-3 1:391 1- 0 0- 06 2500 36250 0- 24 3/8 BSPP 1/4 BSPP 9/16-18 UNF 316 100 112 4- 6

M189-3 1:660 0- 6 0- 04 4000 58000 0- 14 3/8 BSPP 1/4 BSPP 9/16-18 UNF 316 100 112 4- 6
14 | 15

充水或充油-S- - - SS和G系列泵, 压力最高达 充水或充油-S- - - SS和G系列泵, 压力最高达
MAXIMATORS- - - SS系列泵为单气动头单作用泵,适用于1区2G/2D IIB TX防爆等级(温度等级取决于介质温度)。

S- - - -SS系列泵

单作用
单气动头
工作压力最高达

3,700bar(53,660psi)

S- - - -SS 系列泵具有质轻,结构紧凑
的特点。泵的最小驱动气体压力为
1bar(14- 5psi),适用于需要泵快速反应

的工况。该系列泵是配套移动式和固定
S- - -SS系列泵选配项
安装的液压单元的理想选择。 特殊连接口,如NPT螺纹

接触介质的部件为不锈钢材质
订购代码:
S160SS-NPT
S- - - SS系列泵气控单元,包含过滤
不锈钢泵头和活塞,超高分子量聚乙
减压两联件、压力表和截止阀

烯密封件

订购代码:S160SS
C1- 5

只有侧面入口
最大驱动气体压力10bar(145psi)
其他选配项按需可供

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
S40-SS 1:39 12- 0 0- 76 390 5650 4- 0 1/2 BSPP 3/8 BSPP 3/8 BSPP 272 135 179 7
S160-SS 1:160 3- 0 0- 18 1630 23635 1- 1 1/2 BSPP 1/4 BSPP 9/16-18 UNF 272 135 179

S80-SS 1:80 6- 0 0- 37 800 11600 2- 0 1/2 BSPP 3/8 BSPP 3/8 BSPP 272 135 179 7
7

(4H)

S200-SS 1:200 2- 4 0- 15 1930 28000 0- 9 1/2 BSPP 1/4 BSPP 9/16-18 UNF 258 135 179 7
(4H)
S250-SS 1:244 2- 0 0- 12 2400 34800 0- 6 1/2 BSPP 1/4 BSPP 9/16-18 UNF 258 135 179

7

(4H)

S350-SS 1:370 1- 0 0- 08 3700 53660 0- 45 1/2 BSPP 1/4 BSPP 9/16-18 UNF 258 135 179 7
(4H)
!
压力高于1,050bar(15,000psi)的液泵的出口连接形式为
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值) BSPP或NPT。由于出口压力更高,液泵必须配备适用的
*** 静态出口压力(估算值及最大允许值) 接口形式。
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

7,000 bar (101,000 psi) 7,000 bar (101,000 psi)
MAXIMATORG系列泵分为单作用和双作用两种类型,可配备单气动头或双气动头。适用于1区2G/2D IIC TX防爆等级(温
度等级取决于介质温度)。

G系列泵

单作用

单气动头

工作压力最高达4,500bar

(65,250psi)

材质:不锈钢泵头和活塞
聚氨酯密封件;
G系列泵选配项
如充水适用,建议选用超高分子量聚
G系列泵的不同选配项请见续页G- - - 乙烯密封件
D和G- - - -2信息

标准设计底部入口,也可提供侧面
入口
G500(S)仅有侧面入口
最大驱动气体压力10bar(145psi)
连接压缩空气到先导口,通过控制先
导气路来控制泵的启停
型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
G10 1:11 90- 0 5- 49 110 1595 18- 53 3/4 BSPP 1 BSPP 3/4 BSPP 311 190- 5 272 16- 0
G25 1:28 35- 3 2- 15 280 4260 7- 24 3/4 BSPP 3/4 BSPP 3/4 BSPP 296 181 272 14- 5
G60 1:63 15- 4 0- 94 630 9135 3- 21 3/4 BSPP 3/4 BSPP 1/2 BSPP 321 184- 5 272 13- 5
G150 1:151 6- 6 0- 40 1450 21025 1- 36 3/4 BSPP 3/4 BSPP 1/2 BSPP ! 321 184- 5 272 13- 5
G300 1:314 3- 2 0- 20 3140 45530 0- 65 3/4 BSPP 1/2 BSPP 9/16-18 UNF 300 193- 5 272 13- 5
G500S 1:519 1- 9 0- 12 4500 65250 0- 39 3/4 BSPP 1/4 BSPP 9/16-18 UNF 362 181 272 13- 5

G15 1:16 62- 0 3- 78 160 2320 12- 86 3/4 BSPP 1 BSPP 3/4 BSPP 311 190- 5 272 16- 0
G35 1:40 24- 5 1- 49 400 6800 5- 02 3/4 BSPP 3/4 BSPP 3/4 BSPP 296 181 272 14- 5
G100 1:113 8- 8 0- 54 1050 15225 1- 81 3/4 BSPP 3/4 BSPP 1/2 BSPP 321 184- 5 272 13- 5
G250 1:265 3- 8 0- 23 2650 38425 0- 77 3/4 BSPP 1/2 BSPP 9/16-18 UNF 300 193- 5 272 13- 5
G400 1:398 2- 5 0- 15 3980 58000 0- 51 3/4 BSPP 1/2 BSPP 9/16-18 UNF 300 193- 5 272 13- 5
16 | 17

充油或充水-G系列泵, 最高压力7,000bar 充油或充水-G系列泵, 最高压力7,000bar
MAXIMATORG系列泵分为单作用泵和双作用泵两种类型,带单气动头或双气动头,适用于1区2G/2D IIC TX防爆等级(温
度等级取决于介质温度)。

G- - - D系列泵

双作用

单气动头

工作压力最高达
4,500bar
(65,250psi)

相较于单作用, 低脉冲的G系列泵, 单气
动头双作用的G- - D系列泵可提供高出
约50%的流量。 G系列泵选配项

标准设计聚氨酯密封件;如充水使
用,建议选用超高分子量聚乙烯密封标准充油密封材质
件和氟橡胶o型圈 订购代码:
G35-(L)



充水密封材质
标准设计底部入口,也可提供侧面
订购代码:
G35-(L)VE/G35D



入口

VE

(不适用于G500S和G500-2S)

G60D(S)-G150D(S)系列泵仅有侧面
入口
特殊介质密封材质
订购代码:参见适用介质表

最大驱动气体压力10bar(145psi)
G500(S), G500-2(S)和G60D(S)
连接压缩空气到先导口,通过控制先
到G100(D)S系列泵只有侧面入口
导气路来控制泵的启停。

订购代码:
G35(L)-S/G35(L)VE-S

按需可供其他选配项。

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
G10D 1:10 180- 0 10- 98 100 1450 28- 85 3/4 BSPP 1 BSPP 3/4 BSPP 442 190- 5 272 22- 0
G25D 1:27 70- 6 4- 31 270 3915 11- 34 3/4 BSPP 3/4 BSPP 3/4 BSPP 412 181 272 19- 0
G60DS 1:63 31- 4 1- 92 630 9135 5- 04 3/4 BSPP 3/4 BSPP 1/2 BSPP 344 184- 5 272 17- 0

G15D 1:15 124- 0 7- 56 150 2175 19- 84 3/4 BSPP 1 BSPP 3/4 BSPP 442 190- 5 272 22- 0
G35D 1:40 49- 0 2- 99 400 6800 7- 74 3/4 BSPP 3/4 BSPP 3/4 BSPP 412 181 272 19- 0
G100DS 1:113 17- 6 1- 07 1050 15225 2- 78 3/4 BSPP 3/4 BSPP 1/2 BSPP 344 184- 5 272 17- 0
G150DS 1:151 7- 6 0- 46 1450 21025 2- 10 3/4 BSPP 3/4 BSPP 1/2 BSPP 344 184- 5 272 17- 0!
!
压力高于1,050bar(15,000psi)的液泵的出口连接形式为
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值) BSPP或NPT。由于出口压力更高,液泵必须配备适用的
*** 静态出口压力(估算值及最大允许值) 接口形式。
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

(101,000 psi) (101,000 psi)
特殊连接口,如NPT螺纹
订购型号:G35(L)-NPT

G系列泵气控单元,包含过滤减压两
联件、压力表和截止阀
订购代码:G35(L)
C2

在压缩空气管路上加一个安全阀,可限
制泵的高压输出压力
订购代码:G35(L)配备C2/SVAIR
(请指明要设定的工作压力)

也适用于前页的G系列泵

G- - - -2系列泵

单作用
双气动头
工作压力最高达7,000bar

(101,000psi)

在相同驱动空气压力下,单作用双气动
头的G- - - -2系列泵,相较于单作用的G
系列泵,可提供双倍的工作压力。

标准设计聚氨酯密封件和氟橡胶O型圈
标准设计底部入口,也可提供侧面
入口
G500-2(S)仅有侧面入口
最大气体驱动压力10bar(145psi)
型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
G10-2 1:22 90- 0 5- 49 220 3190 15- 89 3/4 BSPP 1 BSPP 3/4 BSPP 411 211 272 20- 5
G25-2 1:56 35- 3 2- 15 560 8120 6- 19 3/4 BSPP 3/4 BSPP 3/4 BSPP 396 211 272 19- 0
G60-2 1:126 15- 4 0- 94 1260 18270 2- 76 3/4 BSPP 3/4 BSPP 1/2 BSPP
421 211 272 18- 0
G150-2 1:300 6- 6 0- 40 2900 42050 1- 16 3/4 BSPP 1/2 BSPP 9/16-18 UNF 400 211 272 18- 0
G300-2 1:628 3- 2 0- 20 4500 65250 0- 56 3/4 BSPP 1/4 BSPP 9/16-18 UNF 483 211 272 22- 0
G500-2 1:1038 1- 4 0- 09 7000 101500 0- 34 3/4 BSPP 1/4 BSPP 5/8-18 UNF 462 211 272 22- 0

G15-2 1:32 62- 0 3- 78 320 4640 11- 02 3/4 BSPP 1 BSPP 3/4 BSPP 411 211 272 20- 5
G35-2 1:80 24- 5 1- 49 800 11600 4- 30 3/4 BSPP 3/4 BSPP 3/4 BSPP 396 211 272 19- 0
!
G100-2 1:226 8- 8 0- 54 2100 30450 1- 55 3/4 BSPP 1/2 BSPP 9/16-18 UNF 400 211 272 18- 0
G250-2 1:530 3- 8 0- 23 4500 65250 0- 66 3/4 BSPP 1/4 BSPP 9/16-18 UNF 483 211 272 22- 0
G400-2 1:796 2- 5 0- 15 5500 79750 0- 44 3/4 BSPP 1/4 BSPP 9/16-18 UNF 483 211 272 22- 0
18 | 19

化学和海洋领域-MSF和GSF系列泵, 化学和海洋领域-MSF和GSF系列泵,
MSF系列泵

单作用
单气动头

MSF系列泵结构坚固,特别适用于化
学工业。

MSF系列所有高压泵都适用于1区2G/2D
IIC TX防爆等级(温度等级取决于介质

配置隔离段和安全泄漏孔
温度)。

工作压力最高达1,000bar(14,500psi)
MSF系列泵泵头和柱塞为不锈钢材质
PTFE密封材料
标准设计底部入口
最大气体驱动压力10bar(145psi)
MSF系列泵选配项

特殊介质密封材质
订购代码:参见适用介质表

侧面入口
订购代码:
MSF37-S

特殊连接口,如NPT螺纹
订购代码:
MSF37-NPT

MSF系列泵气控单元,过滤减压
两联件、压力表和截止阀
订购代码:
MSF37
C1

在压缩空气管路上加一个安全阀,
可限制泵的高压输出压力
订购代码:MSF37配备C1/SVAIR(请指明要设定的工作压力)

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
MSF4 1:4 30- 5 1,86 40 580 14- 81 3/8 BSPP 1 BSPP 1/2 BSPP 248 112 120 6- 7
MSF12 1:14 9- 4 0,57 140 2030 4- 55 3/8 BSPP 3/4 BSPP 1/2 BSPP 241 112 120 6- 7
MSF37 1:46 2- 8 0,17 460 6670 1- 36 3/8 BSPP 3/8 BSPP 3/8 BSPP 247 112 108 3- 5

MSF8 1:9 14- 7 0,90 90 1305 7- 07 3/8 BSPP 3/4 BSPP 1/2 BSPP 241 112 120 6- 7
MSF22 1:28 4- 6 0,28 280 4060 2- 22 3/8 BSPP 3/8 BSPP 3/8 BSPP 247 112 108 3- 5
MSF72 1:86 1- 5 0,09 860 12470 0- 48 3/8 BSPP 3/8 BSPP 3/8 BSPP 247 112 108 3- 5
MSF111 1:130 1- 0 0,06 1000 14500 0- 28 3/8 BSPP 3/8 BSPP 3/8 BSPP 247 112 108 3- 5
!
压力高于1,050bar(15,000psi)的液泵的出口连接形式为
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值) BSPP或NPT。由于出口压力更高,液泵必须配备适用的
*** 静态出口压力(估算值及最大允许值) 接口形式。
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

压力最高达 1,450 bar (21,000 psi)压力最高达 1,450 bar (21,000 psi)
GSF系列所有高压泵都适用于1区2G/2D
IIB TX防爆等级(温度等级取决于介质
温度)。

GSF系列泵选配项

特殊介质密封材质
订购代码:参见适用介质表

提供侧面入口
订购代码:
GSF35-S

特殊连接口, 如NPT螺纹
订购代码:
G35(L)-NPT



GSF系列泵气控单元,包含过滤
减压两联件、压力表和截止阀
订购代码:GSF35
C2

在压缩空气管路上加一个安全阀,
可限制泵的高压输出压力订购代
码:GSF35配备C2/SVAIR(请指明
要设定的工作压力
)
GSF系列泵

单作用
单气动头
工作压力最高达1,450bar

(21,000psi)

GSF系列泵结构紧固,特别适用于化
学工业。

材质:泵头和柱塞为不锈钢材质
标准设计底部入口
最大气体驱动压力10bar(145psi)
配置隔离段和安全泄漏孔
PTFE密封材料,氟橡胶O型圈
型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
GSF10 1:11 90- 0 5- 49 110 1595 18- 53 3/4 BSPP 1 BSPP 3/4 BSPP 411 190,5 272 20- 0
GSF25 1:28 35- 3 2- 15 280 4260 7- 24 3/4 BSPP 3/4 BSPP 3/4 BSPP 400 181 272 19- 0
GSF60 1:63 15- 7 0- 96 630 9135 3- 21 3/4 BSPP 3/4 BSPP 1/2 BSPP 412 181 272 18- 0
GSF150 1:151 6- 6 0- 40 1450 21025 1- 36 3/4 BSPP 3/4 BSPP 1/2 BSPP

GSF15 1:16 62- 0 3- 78 160 2320 12- 86 3/4 BSPP 1 BSPP 3/4 BSPP 411 190,5 272 20- 0
GSF35 1:40 24- 5 1- 49 400 5800 5- 02 3/4 BSPP 3/4 BSPP 3/4 BSPP 400 181 272 19- 0
GSF100 1:113 8- 8 0- 54 1050 15225 1- 81 3/4 BSPP 3/4 BSPP 1/2 BSPP 412 181 272 18- 0
!
412 181 272 18- 0

20 | 21

C
A
B
MAXIMATORGP D系列泵为双作用泵,带单气动头或双气动头。适用于1区2G/2D IIB TX防爆等级(温度等级取决于介质温
度)。
化学及海洋领域-GPD系列泵, GPD系列泵
双作用
单气动头
工作压力最高达2,770bar
(40,200psi)
GPD系列泵流量高, 可充油、水或其他
不同化学剂。特别适用于管线测试,
充液压蓄能器或海底阀驱动。GPD系
列泵采用高性能耐腐蚀材质,因而广泛
应用于石油天然气、石化及通用机械
等领域。
泵流量: 最高48L/min
标准设计超高分子量聚乙烯密封件,
氟橡胶O型圈
只有侧面入口
最大驱动空气压力10bar(145 psi)
GPD系列泵维护快捷简易。通过隔离
段将驱动部分与高压部分分离的整个操
作安全可靠,避免了潜在的环境污染。
型号 压力比* 排量 ** 出口压力 *** 流量 连接接口 尺寸 重量
驱动气体 入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
GPD30 1:30 508 31- 0 300 4350 48- 0 3/4 BSPP 3/4 BSPP 3/4 BSPP 343 300 777 58
GPD60 1:60 257 15- 7 600 8700 22- 0 3/4 BSPP 3/4 BSPP 3/4 BSPP 343 300 777 58
GPD120 1:129 121 7- 4 1200 17400 11- 2 3/4 BSPP 3/4 BSPP 13/16-16 UNF 343 300 777 58
(9M)
GDP180 1:192 69 4- 2 1920 27840 7- 5 3/4 BSPP 1/4 BSPP 3/4-16 UNF 343 300 777 58
(6H)
GPD260 1:277 48 2- 9 2770 40165 4- 8 3/4 BSPP 1/4 BSPP 3/4-16 UNF 343 300 777 58
(6H)
* 比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值)
*** 静态出口压力(估算值及最大允许值)
**** 空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量
压力高于1,050bar(15,000psi)的液泵的出口连接形式为
BSPP或NPT。由于出口压力更高,液泵必须配备适用的
接口形式。
!

22 | 23
- -
C
A
B
压力最高达3,000bar(43, 500psi)
GPD-2系列泵
双作用
双气动头
工作压力最高达3,000bar
(43,500psi)
型号 压力比* 排量 ** 出口压力 *** 流量 连接接口 尺寸 重量
驱动气体 入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
GPD30-2 1:60 508 31- 0 600 8700 25- 5 3/4 BSPP 3/4 BSPP 3/4 BSPP 343 300 1016 78
GPD60-2 1:120 257 15- 7 1200 17400 13- 0 3/4 BSPP 3/4 BSPP 3/4 BSPP 343 300 1016 78
GPD120-2 1:258 121 7- 4 2580 37400 7- 0 3/4 BSPP 3/4 BSPP 13/16-16 UNF 343 300 1016 78
(9M)
GDP180-2 1:384 69 4- 2 3000 43500 4- 4 3/4 BSPP 1/4 BSPP 3/4-16 UNF 343 300 1016 78
(6H)
GPD260-2 1:554 48 2- 9 3000 43500 2- 85 3/4 BSPP 1/4 BSPP 3/4-16 UNF 343 300 1016 78
(6H)
GPD系列泵选配项
GPD系列泵气控单元,包含过滤
减压两联件、压力表和截止阀
订购代码:GPD30 C3
在压缩空气管路上加一个安全阀,
可限制泵的高压输出压力
订购代码:GPD30配备C3/SVAIR
(请指明要设定的工作压力)
!
!

化学和海洋领域-GX系列泵,压力最高达
1,000bar(14,500psi)
化学和海洋领域-GX系列泵,压力最高达
1,000bar(14,500psi)
MAXIMATORGX系列所有高压泵适用于1区2G/2D IIC TX防爆等级(温度等级取决于介质温度)。

GX系列泵

工作压力最高达1,000bar
(14,500psi)

GX系列泵具有高流量的特点。其结构坚固, 接液部分为不锈钢材质, 气体驱动部分耐腐蚀能力强, 使得其非常适合海洋工程领域。

材质:不锈钢泵头和活塞
标准设计超高分子量聚乙烯密封件,
氟橡胶O型圈GX系列泵选配项
以以以以标准设计超高分子量聚乙烯密封在压缩空气管路上加一个安全阀,
件,根据使用的介质,也可选用: 可限制泵的高压输出压力订购代
– 氟橡胶O型圈 订购代码:
GX35-V
码:GX配备C3/SVAIR(请指明要设
– 丁晴橡胶O型圈 订购代码:
GX35-N
定的工作压力)
– 乙丙橡胶O型圈 订购代码:
GX35-E
参见适用介质表
GX系列泵的气控单元,包含过滤减
压两联件、压力表和截止阀
订购代码:GX35
C3



为限制高压端工作压力,在以上
按需可供其他选配项。

型号压力比* 排量 ** 出口压力 *** 流量连接接口尺寸重量
驱动气体入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
GX35 1:36 110 6- 71 360 5220 24- 50 3/4 BSPP 1 FNPT 3/8 FNPT 237 244 632 24- 0
GX100 1:117 36 2- 20 1000 14500 9- 00 3/4 BSPP 1 FNPT 3/8 FNPT 237 244 632 24- 0

GX60 1:66 65 3- 97 600 8700 23- 00 3/4 BSPP 1 FNPT 3/8 FNPT 237 244 632 24- 0
GX170 1:177 36 2- 20 1000 14500 5- 50 3/4 BSPP 1 FNPT 3/8 FNPT 274 249 622 30- 0
*比率-驱动活塞面积/高压柱塞面积(估算值)
** 排量为双冲程排量(估算值)
*** 静态出口压力(估算值及最大允许值)
****空气驱动压力6bar/87psi,出口压力为0bar/psi时的近似流量

24 | 25
DPD泵选配项
DPD泵的气控单元,包含过滤减
压两联件、压力表和截止阀
选购代码:DPD150 (C3)
在压缩空气管路上加一个安全阀,
可限制泵的高压输出压力 订购代
码:DPD配备C2/SVAIR(请指明要
设定的工作压力)
DPD泵
工作压力高达2,100bar
(30,500psi)
DPD系列泵是一种高流量的大型泵,
工作压力最高达2,100bar(30,450psi)。
双作用,有两种不同压力比。
DPD系列泵-
压力高达2,100bar(30,500psi)
型号 压力比* 排量 ** 出口压力 *** 流量 连接接口 尺寸 重量
驱动气体 入口 出口 mm
cm3 cu- inch bar psi L/min **** L A B A B C kg
DPD150 1:185 72 4- 4 1500 21750 8- 00 3/4 BSPP 3/8 BSPP 1 1/18-12 UNF 460 346 762 54- 0
DPD200 1:268 72 4- 4 2100 30450 2- 11 3/4 BSPP 3/8 BSPP 1 1/18-12 UNF 460 346 762 54- 0

泵的设计 泵的设计
除了重量和尺寸, 泵的正确选型主要还基于您应用所需的工作压力和流量。基本上,计算泵的流量主要分为以下三种情况:

1、恒压下的流量

针对类似于持续冷却系统或清洗系统的
应用,泵的流量取决于实际工况。

2、驱动液压缸

泵的流量的决定因素有:液压缸的容
积、驱动时间和每分钟动作次数。可按
以下方程式计算所需的泵流量Q。

选泵

选择合适的泵分两步:

第一步:选择泵的系列

首先,您可根据应用所需的工作压力和
流量按右侧的表格选择泵的系列。斜线
表示的是基于6bar的气体驱动压力。

例如:您应用所需的工作压力为
600bar,流量1- 0L/min右图中用灰点
表示两项参数符合点。只有在该点右上
侧斜线表示的泵系列符合应用需要。为
避免尺寸超出,选择离该点最近的泵
型。因此选择G- - - D系列泵。

第二步:选泵

按照27-33页的泵流量特性表选择泵。
在该例中,G150D可满足所需的性能
指标。

AZ × h × n

Q = zin [l/min]

min

AZ = 活塞面积 [dm2]
hz = 活塞行程 [dm]
n = 每分钟动作次数

3、既定容积测试件的压力测试

为承压部件做压力测试时,最重要的因
素是:增压时间、测试件的容积、测试
介质的弹性模量及压力。

以下适用于未预充的测试件:

V + ( χ
× ΔP × V )

Q = in [l/min]

TD

以下适用预充的测试件:

( χ
× ΔP × V )

Q =in [l/min]

TD

V = 测试件的容积 [l]

χ
= 测试介质的弹性模量[1/GPa]
例: 水0- 5*1/GPa

ΔP= 测试压力 Gpa
(1000 bar = 0,1 GPa)

TD = 增压时间(min)

7,2514,572,5145,0
1000
145,0 K
116,0 K
87,0 K
58,0 K
29,0 K
11,6 K
8,7 K
5,8 K
2,9 K
1,5 K
1,2 K
0,9 K
0,6 K
0,3 K
0,1 K
1,453,6336,3362,6725,2
0,10,250,512,55102550
10000
8000
6000
4000
2000
800
600
400
200
100
80
60
40
20
10
M- -
S- -
M- - - D
G- - - -2
S- - - SS
M- - - -3
M- - - -2
G- -
G- - - D
GX- -
GPD- -
GPD- - - -2
S- - - -D
压力 (psi)
流量 (l/min)
流量 (cu in/min)
压力 (bar)

液泵流量特性液泵流量特性
M, MO, MSF系列泵流量特性

型号气体出口压力
驱动压力0/Atm 50 100 500 1000 1500 2000 3000 4000
M[(O)(SF)]4 4 14- 51
8 14- 93
6 7- 07 0- 89
M[(O)(SF)]12 4 4- 46 0- 71
8 4- 59 3- 43 0- 84
6 2- 22 1- 92 1- 33
M[(O)(SF)]37 4 1- 34 1- 15 0- 84
8 1- 38 1- 32 1- 22
6 0- 72 0- 7 0- 67 0- 06
M[(O)(SF)]111 4 0- 47 0- 45 0- 43 0- 05
8 0- 48 0- 48 0- 47 0- 35 0- 05
6 0- 28 0- 28 0- 28 0- 23 0- 11
M111-2 4 0- 35 0- 34 0- 33 0- 24 0- 03
8 0- 36 0- 35 0- 35 0- 32 0- 26 0- 16 0- 04
6 0- 21 0- 21 0- 21 0- 19 0- 17 0- 13 0- 08
M111-3 4 0- 23 0- 23 0- 23 0- 19 0- 12 0- 02
8 0- 24 0- 24 0- 24 0- 23 0- 20 0- 17 0- 13 0- 03
6 0- 14 0- 14 0- 14 0- 13 0- 12 0- 11 0- 10 0- 06 0
M4D 4 24,6
8 25,3
6 12 0,1
M12D 4 7,6 1,3
8 7,8 5,9 1,4
6 3- 91 3- 36 2- 29
M(O)37D 4 2- 31 1- 99 1- 45
8 2- 37 2- 28 2- 11
6 1- 24 1- 21 1- 15 0- 11
M(O)111D 4 0- 81 0- 78 0- 74 0- 08
8 0- 83 0- 82 0- 81 0- 60 0- 09
6 0- 49 0- 48 0- 48 0- 39 0- 20 0- 06

6 14- 81
M[(O)(SF)]8 4 6- 93
8 7- 13 3- 39
6 4- 55 2- 64
M[(O)(SF)]22 4 2- 17 1- 58 0- 44
8 2- 24 2- 05 1- 70
6 1- 36 1- 27 1- 11
M[(O)(SF)]72 4 0- 71 0- 67 0- 60
8 0- 73 0- 72 0- 70 0- 33
6 0- 48 0- 47 0- 46 0- 26
M[(O)(SF)]189 4 0- 28 0- 27 0- 26 0- 17
8 0- 28 0- 28 0- 28 0- 25 0- 18 0- 08
6 0- 35 0- 35 0- 35 0- 30 0- 19 0- 04
M189-2 4 0- 20 0- 20 0- 20 0- 18 0- 12 0- 05
8 0- 21 0- 21 0- 21 0- 20 0- 19 0- 16 0- 14 0- 06
6 0- 24 0- 23 0- 23 0- 22 0- 18 0- 13 0- 06
M189-3 4 0- 14 0- 14 0- 13 0- 12 0- 11 0- 08 0- 05
8 0- 14 0- 14 0- 14 0- 14 0- 13 0- 12 0- 11 0- 09 0- 06
6 25,1
M8D 4 11,7
8 12,1 4,3
6 7,7 4,5
M(O)22D 4 3- 83 2- 75 0- 66
8 3- 94 3- 61 2- 96
6 2- 35 2- 20 1- 92
M(O)72D 4 1- 22 1- 15 1- 04
8 1- 26 1- 23 1- 20 0- 57
6 0- 82 0- 81 0- 79 0- 45
M(O)189D 4 0- 48 0- 47 0- 45 0- 29
8 0- 49 0- 49 0- 48 0- 43 0- 32 0- 14
Capacity in l/min

26 | 27

液泵流量特性液泵流量特性
S系列泵和S- - - SS系列泵流量特性

型号气体出口压力
驱动压力0/Atm 50 100 200 300 400 500 600 700 800
S15 4 9- 11 3- 82
8 9- 50 7- 78 4- 28
6 6- 72 5- 60 3- 36
S35 4 4- 22 3- 48 2- 16
8 4- 34 4- 12 3- 71 2- 36 0- 30
6 2- 75 2- 62 2- 41 1- 76 0- 80
S100 4 1- 52 1- 45 1- 35 1- 07 0- 68 0- 19
8 1- 56 1- 54 1- 51 1- 42 1- 30 1- 15 0- 97 0- 75 0- 50 0- 21
6 1- 08 1- 06 1- 04 0- 98 0- 91 0- 81 0- 70 0- 57 0- 42 0- 26
S15D 4 17- 21 6- 17
8 17- 71 14- 30 6- 78
6 12- 00 9- 87 5- 58
S35D 4 7- 43 6- 08 3- 66
8 7- 64 7- 22 6- 48 3- 99 0- 18
6 4- 80 4- 56 4- 20 3- 02 1- 30
S100D 4 2- 62 2- 50 2- 33 1- 84 1- 16 0- 30
8 2- 70 2- 66 2- 61 2- 46 2- 25 1- 98 1- 66 1- 27 0- 83 0- 33
6 1- 85 1- 83 1- 79 1- 69 1- 56 1- 40 1- 20 0- 98 0- 72 0- 43

6 9- 38 6- 60 0- 91
S25 4 6- 59 4- 39 0
8 6- 78 6- 10 4- 74 0
6 4- 31 3- 93 3- 26 1- 03
S60 4 2- 70 2- 44 2- 03 0- 75
8 2- 78 2- 70 2- 57 2- 18 1- 60 0- 83
6 1- 55 1- 51 1- 46 1- 32 1- 12 0- 87 0- 57 0- 20
S150 4 1- 05 1- 02 0- 98 0- 80 0- 64 0- 44 0- 20
8 1- 08 1- 07 1- 06 1- 03 0- 98 0- 93 0- 86 0- 78 0- 69 0- 59
6 17- 56 11- 93
S25D 4 11- 76 7- 59
8 12- 10 10- 81 8- 21
6 7- 58 6- 89 5- 65 1- 54
S60D 4 4- 70 4- 24 3- 51 1- 22
8 4- 84 4- 70 4- 47 3- 28 2- 07 0- 53
6 2- 68 2- 62 2- 53 2- 28 1- 93 1- 49 0- 95 0- 32
S150D 4 1- 82 1- 76 1- 69 1- 50 1- 24 0- 92 0- 54 0- 10
8 1- 87 1- 85 1- 83 1- 77 1- 69 1- 59 1- 48 1- 34 1- 18 0- 91
型号气体出口压力
驱动压力0/Atm 50 100 250 500 1000 1500 2000 2500 2800
S40-SS 4 3- 88 3- 21 2- 05
8 3- 99 3- 79 3- 43 1- 41
6 1- 97 1- 91 1- 81 1- 32
S160-SS 4 0- 97 0- 94 0- 90 0- 74 0- 32
8 1- 00 0- 99 0- 98 0- 93 0- 80 0- 35
6 0- 79 0- 78 0- 77 0- 73 0- 61 0- 21
S250-SS 4 0- 62 0- 61 0- 60 0- 54 0- 41 0
8 0- 64 0- 64 0- 63 0- 61 0- 57 0- 44 0- 25 0
6 0- 45 0- 45 0- 45 0- 43 0- 40 0- 32 0- 19 0- 03

6 3- 95 3- 62 3- 03
S80-SS 4 1- 94 1- 81 1- 61 0- 64
8 1- 99 1- 96 1- 89 1- 59 0- 71
6 0- 99 0- 97 0- 95 0- 87 0- 66
S200-SS 4 0- 78 0- 76 0- 73 0- 64 0- 41
8 0- 80 0- 79 0- 78 0- 76 0- 68 0- 45 0- 09
6 0- 63 0- 63 0- 62 0- 59 0- 53 0- 31 0
S350-SS 4 0- 44 0- 44 0- 43 0- 40 0- 35 0- 18
8 0- 46 0- 46 0- 45 0- 44 0- 42 0- 37 0- 30 0- 20 0- 08 0

G-系列泵和G- - - D系列泵流量特性

型号气体出口压力
驱动压力0/Atm 50 100 500 1000 1500 2000 3000 4000
G(SF)10 4 18- 16
8 18- 68 11- 84
6 12- 86 8- 57
G(SF)25 4 7- 10 5- 14 1- 35
8 7- 30 6- 70 5- 53
6 5- 02 4- 61 3- 89
G(SF)60 4 3- 15 2- 86 2- 41
8 3- 24 3- 15 3- 01 0- 14
6 1- 81 1- 77 1- 71 0- 75
G(SF)150 4 1- 33 1- 29 1- 00
8 1- 37 1- 36 1- 34 1- 07 0- 40
6 0- 77 0- 76 0- 76 0- 66 0- 42 0- 08
G300 4 0- 64 0- 63 0- 62 0- 49 0- 02
8 0- 66 0- 65 0- 65 0- 61 0- 52 0- 39 0- 22
6 0- 51 0- 51 0- 50 0- 47 0- 39 0- 28 0- 14
G500 4 0- 39 0- 38 0- 38 0- 34 0- 27 0- 16 0- 03
8 0- 40 0- 40 0- 39 0- 38 0- 36 0- 33 0- 29 0- 18 0- 03

6 18- 53 7- 22
G(SF)15 4 12- 60 4- 19
8 12- 96 10- 37 4- 61
6 7- 24 6- 24 4- 31
G(SF)35 4 4- 92 4- 11 2- 70
8 5- 06 4- 82 4- 38
6 3- 21 3- 07 2- 84
G(SF)100 4 1- 77 1- 69 1- 58
8 1- 82 1- 80 1- 76 1- 18
6 1- 36 1- 34 1- 19 0- 38
G250 4 0- 76 0- 74 0- 73 0- 53 0- 08
8 0- 78 0- 77 0- 77 0- 70 0- 57 0- 36 0- 08
6 0- 65 0- 65 0- 64 0- 57 0- 43 0- 22
G400 4 0- 50 0- 50 0- 49 0- 42 0- 27 0- 05
8 0- 52 0- 52 0- 51 0- 49 0- 44 0- 38 0- 29 0- 06
6 0- 39 0- 39 0- 39 0- 37 0- 33 0- 28 0- 21 0- 03
型号气体出口压力
驱动压力0/Atm 25 50 100 250 500 750 1000
G10D 4 28- 28 16- 84
6 28- 85 23- 02 10- 97
G15D 4 19- 44 14- 93 6- 47
8 20- 00 18- 61 16- 00 7- 11
6 11- 34 10- 73 9- 74 6- 64
G35D 4 7- 59 7- 08 6- 35 4- 16
8 7- 80 7- 65 7- 42 6- 75 2- 99

8 29- 09 25- 56 18- 27
6 19- 84 17- 54 13- 22
G25D 4 10- 11 9- 91 7- 98 1- 90
8 11- 43 11- 06 10- 46 8- 59
6 7- 74 7- 48 7- 11 6- 00
G60D 4 4- 94 4- 74 4- 48 3- 77 0- 07
6 5- 04 4- 94 4- 81 4- 44 2- 55
8 5- 08 5- 02 4- 94 4- 72 3- 58 0- 07
G100D 4 2- 73 2- 67 2- 61 2- 44 1- 68

6 2- 78 2- 76 2- 72 2- 64 2- 25 1- 16
8 2- 81 2- 79 2- 77 2- 72 2- 48 1- 82
G150D 4 2- 06 2- 03 1- 99 1- 91 1- 54 0- 55
6 2- 10 2- 09 2- 07 2- 02 1- 84 1- 33 0- 59
8 2- 12 2- 11 2- 10 2- 07 1- 96 1- 65 1- 20 0- 61
Capacity in l/min

28 | 29

液泵流量特性液泵流量特性
G- - - -2系列泵流量特性

型号气体出口压力
驱动压力0/Atm 50 100 500 1000 1500 2000 3000 4000
G10-2 4 15- 57 9- 36
8 16- 02 14- 10 10- 15
6 11- 02 9- 74 7- 34
G25-2 4 6- 06 5- 43 4- 40
8 6- 24 6- 04 5- 72
6 4- 30 4- 16 3- 95
G60-2 4 2- 70 2- 59 2- 46 0- 10
8 2- 78 2- 75 2- 70 1- 98 0- 12
6 1- 55 1- 53 1- 51 1- 25 0- 64
G150-2 4 1- 14 1- 12 1- 10 0- 85 0- 31
8 1- 17 1- 17 1- 16 1- 09 0- 92 0- 67 0- 34
6 0- 66 0- 66 0- 66 0- 62 0- 56 0- 47 0- 36 0- 07
G300-2 4 0- 55 0- 54 0- 54 0- 50 0- 42 0- 31 0- 17
8 0- 56 0- 56 0- 56 0- 55 0- 52 0- 49 0- 45 0- 34 0- 19
6 0- 44 0- 44 0- 44 0- 42 0- 39 0- 36 0- 32 0- 21 0- 08
G500-2 4 0- 33 0- 33 0- 33 0- 31 0- 29 0- 26 0- 23 0- 16 0- 05
8 0- 34 0- 34 0- 34 0- 34 0- 33 0- 32 0- 31 0- 28 0- 25

6 15- 89 12- 72 6- 19
G15-2 4 10- 08 8- 30 3- 59
8 11- 11 10- 34 8- 89
6 6- 19 5- 86 5- 34
G35-2 4 4- 21 3- 94 3- 53
8 4- 34 4- 25 4- 12 1- 66
6 2- 76 2- 70 2- 63 1- 43
G100-2 4 1- 52 1- 49 1- 45 0- 94
8 1- 56 1- 55 1- 54 1- 27 1- 01 0- 46
6 1- 16 1- 16 1- 15 1- 02 0- 74 0- 33
G250-2 4 0- 65 0- 64 0- 64 0- 57 0- 45 0- 28 0- 07
8 0- 67 0- 67 0- 66 0- 64 0- 61 0- 55 0- 49 0- 31 0- 07
6 0- 56 0- 56 0- 55 0- 53 0- 49 0- 44 0- 37 0- 19
G400-2 4 0- 43 0- 43 0- 42 0- 38 0- 33 0- 27 0- 19
8 0- 44 0- 44 0- 44 0- 44 0- 42 0- 40 0- 38 0- 32 0- 25
6 0- 34 0- 34 0- 34 0- 33 0- 32 0- 30 0- 28 0- 24 0- 18
GX系列泵流量特性

型号气体出口压力
驱动压力0/Atm 50 100 200 300 400 500 600 700 800
GX35 4 29- 40 14- 90 6- 00
8 37- 50 25- 00 17- 30 6- 70
6 18- 60 14- 10 10- 90 6- 20 2- 70
GX100 4 9- 00 7- 30 6- 00 3- 80 2- 20 0- 80
8 11- 50 10- 00 8- 90 7- 00 5- 60 4- 40 3- 40 2- 50 1- 60 0- 90
6 5- 60 5- 60 5- 50 5- 25 4- 95 4- 54 4- 06 3- 50 2- 89 2- 19

6 34- 20 20- 90 12- 60 1- 40
GX60 4 16- 00 11- 10 7- 60 2- 50
8 20- 40 16- 20 13- 20 8- 80 5- 50 2- 80 0- 50
6 10- 50 8- 90 7- 70 5- 70 4- 20 2- 90 1- 80 0- 90 0
GX170 4 5- 50 5- 40 5- 20 4- 75 4- 10 3- 30 2- 40 1- 30 0
8 5- 70 5- 68 5- 62 5- 47 5- 27 5- 03 4- 75 4- 42 4- 04 3- 62

GPD系列泵流量特性

型号气体出口压力
驱动压力0/Atm 50 100 250 500 1000 1500 2000 2500 3000
GPD30 4 42- 00 22- 00 5- 00
8 48- 00 35- 00 24- 00
6 20- 00 16- 50 13- 00 5- 00
GPD120 4 9- 60 8- 38 7- 20 4- 10
8 11- 20 10- 38 9- 60 7- 54 4- 60
6 7- 09 6- 63 6- 21 5- 04 3- 34 0- 42
GPD260 4 4- 18 3- 93 3- 70 3- 04 2- 06 0- 34
8 4- 86 4- 70 4- 54 4- 10 3- 45 2- 31 1- 30 0- 38
6 24- 60 20- 20 16- 40 6- 70
GPD60-2 4 11- 30 9- 82 8- 48 4- 88
8 13- 10 12- 15 11- 25 8- 88 5- 49
6 5- 88 5- 61 5- 36 4- 65 3- 60 1- 76 0- 14
GPD180-2 4 3- 83 3- 65 3- 48 3- 01 2- 28 1- 01
8 4- 45 4- 33 4- 22 3- 90 3- 42 2- 58 1- 82 1- 12 0- 47
6 2- 74 2- 68 2- 62 2- 45 2- 20 1- 74 1- 32 0- 93 0- 56 0- 21

6 46- 00 30- 00 17- 00
GPD60 4 18- 00 13- 50 9- 50
8 21- 00 18- 00 15- 50 8- 50
6 10- 60 9- 62 8- 70 6- 24 2- 70
GPD180 4 6- 40 5- 86 5- 32 3- 84 1- 69
8 7- 48 7- 10 6- 74 5- 76 4- 34 1- 89
6 4- 60 4- 41 4- 22 3- 70 2- 92 1- 57 0- 36
GPD30-2 4 22- 30 16- 80 12- 00
8 25- 90 22- 30 19- 10 10- 9
6 12- 40 11- 27 10- 20 7- 37 3- 32
GPD120-2 4 5- 34 5- 00 4- 68 3- 79 2- 45 0- 13
8 6- 21 5- 98 5- 77 5- 18 4- 29 2- 75 1- 40 0- 15
6 4- 21 4- 07 3- 94 3- 56 2- 99 1- 98 1- 08 0- 25
GPD260-2 4 2- 48 2- 41 2- 34 2- 13 1- 81 1- 22 0- 69 0- 20
8 2- 89 2- 84 2- 79 2- 65 2- 44 2- 05 1- 70 1- 37 1- 07 0- 77
DPD系列泵流量特性

型号气体出口压力
驱动压力0/Atm 50 100 500 1000 1250 1500 1750 2000
DPD150 4 8- 10 7- 93 7- 67 3- 82
8 8- 37 8- 30 8- 22 7- 04 4- 18 2- 61

6 8- 30 8- 19 8- 06 6- 10 1- 37
DPD200 4 2- 06 2- 03 1- 99 1- 44 0- 22
6 2- 11 2- 09 2- 07 1- 79 1- 17 0- 75 0- 22
8 2- 12 2- 11 2- 10 1- 93 1- 55 1- 30 1- 00 0- 65 0- 25
30 | 31

适用介质表
密封型号密封材料说明温度
适用介质表
密封型号密封材料说明温度
without indication or - L” Polyurethane (PU) Nitrile (NBR) 标准
-20°C - +80°C
VE / NBR Polyethylene (UHMWPE) Nitrile (NBR) 特殊
-20°C - +60°C
VE / CRL Polyethylene (UHMWPE) Chloropren (CRL) 特殊
-20°C - +60°C
SF Filled Teflon (PTFE) Flourcarbon (V) 标准
-20°C - +60°C

VE Polyethylene (UHMWPE) Flourcarbon (V) 标准-20°C - +60°C
VE / EPR Polyethylene (UHMWPE) Ethylene Propylen 特殊-20°C - +60°C
VE / KAL Polyethylene (UHMWPE) Kalrez (KAL) 特殊-20°C - +60°C
介质推荐密封形式
标准标准特殊特殊特殊特殊泵系列
L VE VE / NBR VE / EPR VE / CRL VE / KAL MSF and GSF
A Acetone
Ammonium Chloride
Ammonium Nitrate
ASTM Oil No1
ASTM Oil No3
B Barium Chloride
Barium Sulfide
Bleaching Lye
Boric Acid
Bromobenzene
Bunker Fuel
Butanol
C Calcium Carbonate
Cacium Hydroxide
Calcium Phosphate
Calcium Sulfide
Celluguard
Chloracetone
Citric Acid
Copper Chloride
Diethylene Glycol
E Etheric Oils
Ethyl Alcohol
Ethyl Glycol
Ferric Chloride
Freon
Fuel Oil

Ammonia
Ammonium Hydroxide
Ammonium Sulfate
ASTM Oil No2
ASTM Oil No4
Barium Hydroxide
Benzol
Borax
Brake Fluid
Bromine Water
Butadiene
Butyl Acetate
Calcium Chloride
Calcium Hypochloride
Calcium Silicate
Carbon Dioxide
Cetane
Chromic alum
Cotton Oil
D Diacetone Alcohol
Drilling Oil
Ethyl Acetate
Ethyl Chloride
F Fatty Acids
Fluorosilicic acid
Fuel
G Gelatin

介质推荐密封形式
标准标准特殊特殊特殊特殊泵系列
L VE VE / NBR VE / EPR VE / CRL VE / KAL MSF and GSF
介质推荐密封形式
标准标准特殊特殊特殊特殊泵系列
L VE VE / NBR VE / EPR VE / CRL VE / KAL MSF and GSF
G Glucose

Glycerine
Glycol - - -

H Halon
Hexyl Alcohol

Hydraulic Oils (Petroleum)
Hydrazine

Hydrogen Peroxide
Hydrolube

Hydrocyanic acid
I Iso-Butyl Alcohol

Isopropanol
Isopropyl Alcohol

K Kerosene
L Lead Nitrate

Lead Sulphate
Light Crude Oil

Lindol (hydraulic fluids)
Linseed Oil

Liquid Gas (Propane/Butane)
M Methane

Methyl Alcohol
Methyl Carbonate

Methyl Chloride
Mineral Oils

Mobil Oil SAE 20
N Natural Oil

P Paraffin Oil
Pentane -

Phenol
Petrol -

Petrol ”Super”
Phosphate Esters

Potassium Acetate
Potassium Cloride

Potassium Nitrate
Potassium Sulfate

Propane
Propyl Alcohol

S Salt Water
Silicone Oils -

Skydrol
Soap Water

Sodium Acetate
Sodium Bisulfate

Sodium Carbonate
Sodium Cloride

Sodium Peroxide
Sodium Sulfide

Sugar Liquids
T Tartaric Acid

Tetrachlorethylene
Tetralin

Toluol
Trichlorethylene

Turbine Oil
Turpentine

Turpentine Oil
V Vegetable Oils

Vinegar
W Water -

Z Zinc Acetate
Zinc Chloride

32 | 33

液泵附件液泵附件
气驱液泵附件

我们也为您自己安装MAXIMATOR液
泵准备了一系列的配件。这样,您既可2
选择一台准备就绪只待连接的单元,也
可以选择单独的配件供自己生产液压系
统使用。

请联系我们或向我们索
要“MAXIMATOR液压单元”样本。

5

高强度条件下操作简易

由于泵是气体驱动的,所有的控制程序
十分简易。这使得整个装置即使在最极
端的操作条件下也特别坚固可靠。

6
4 + 7
1
8
9
3

MAXIMATOR液压单元

标准设计组件
1泵型号所有M, S, G, GX, GPD, 和DPD 系列泵
2气控单元包含过滤减压两联件、压力表和截止阀:
C1 for M-系列
C1- 5 for S-系列
C2 for G-系列
C3 for GX-, GPD- and DPD-系列
3空气安全阀SV安装在空气管线上
4油箱尺寸标准为铝制6- 5L, 13L, 30L, 70L油箱,如有特殊要求,也可提供不锈钢材质油箱
5该成套系统的移动性 F 移动式(带脚轮)
T 便携式(带手柄)
K 吊装式
6压力表压力范围/表径(精度等级1- 6/1- 0/0- 6,甘油减震)
7工作介质 O 油(铝制箱, 电镀锌元件)
W 水(铝制箱, 不锈钢元件)
VA不锈钢(不锈钢箱体和元件)
8卸荷阀 EV 回油管路与箱体连接
9用于压力输出的多路通 A1 1个压力出口
A6 最多6个压力出口(视箱体尺寸)
V 可选: 每个压力出口安装一个截止阀(AV1-AV6)
10其他选项: SCHW 用于自动填充箱体(如从水管线)的浮阀
SCHL 高压软管
ZR 其他回路连接
11特殊元件 根据客户需求

G400-2/C2/SV/30/F/EV/0-7000(160)/W/AV2/VA,包含:
编码举例:

G400-2
=MAXIMATOR气驱液泵型
号G400-2

C2
=气控单元C2,
包含:

过滤减压两联件
压力表,压力范围0-10bar
(表径40mm)
截止阀
SV
=安全阀 W
=充水
30
=油箱尺寸30L AV2
=带2个压力输出口和截止阀的
F
=移动式(带脚轮)
多路通
EV
=手动卸荷阀
VA
=不锈钢材质箱体
0
– 7000
(160)
=压力表
0-7000bar,表径160mm

34 | 35

其他产品
- 液压和气动部件
其他产品
- 液压和气动部件


MAXIMATOR是您理想的选择

除气驱液泵外,MAXIMATOR还提供多种气体增压器,工作另外,我们还供应多种液压单元和增压站,广泛应用于通用 压力达2,400bar。我们的产品还包括全套的阀,管,接头等机械工程,汽车工程,化学,能源及油气领域。我们也可为 压力达10,500bar, 及一系列配件,包括调压器,压力开关,全球客户提供个性化定制解决方案。 过滤器,冷却器,压力传感器及压力表。

气体增压器

- 无油压缩各类工业气体,压力可达 2,400bar
- 气驱柱塞式增压器,根据压力增强器 原理操作
- 由压缩气体驱动,特别适用于防 爆区
- 长时间保压无能量损耗 液压系统及气体增压站

阀门,接头及管

- 德国独家设计生产
- 产品种类广(高压阀,接头,管,单向 阀,过滤器及其他)
- 高度灵活的生产线,交期短
- 所有产品配备证书(制造商声明, 欧洲 防爆指令ATEX, 及其他) 气体增压站可以为干气密封/机械密封 提供密封压力 气体增压站可用于气体填充与气密性 测试 不锈钢设计的液压单元与增压站系统

液压系统及气体增压站

- 液压单元结构紧凑,适用于夹具及 测试
- 注入单元和取样系统
- 极端环境条件的清洗系统
- 海上及海底液压系统(井口控制盘,海 底控制模块的测试及供给系统)

液压系统及气体增压站

- 气体增压站可以为干气密封/机械密封提供密封压力
- 气体增压站可用于气体填充与气密性测试
- 不锈钢设计的液压单元与增压站系统

其他产品 - 高压技术及测试设备

MAXIMATOR为您提供完善的高压压力解决方案

MAXIMATOR成功设计和开发了高压测试技术,液压和气动领域的复杂系统,几十年来一直是这些领域的市场领跑者。作为高压技术(高达20,000bar)专家,我们可以为每一个客户提供完善的压力解决方案。我们的顶级服务使得我们成为汽车,化学,塑料及油气行业知名企业的合作伙伴。我们提供专业意见,项目计划并供应测试及生产系统。我们还按照客户要求定制开发特殊的服务方案。

测试及生产系统

强化设备(20,000bar)
泄漏测试及爆破压力测试技术
组装及功能测试系统
胀管机
气体和水辅助注塑成型系统

测试及生产系统

- 压力脉冲测试设备(6,000bar)
- 高压成型机
- 塑料元件测试技术
- 氢运载元件的测试技术

气体和水辅助注塑成型系统

- 高压氮供给系统
- 气体调节及增压站
- 氮气冲洗模块
- 水辅助系统
- 气体和水注入系统

气体和水辅助注塑成型系统

- 气体精准注入单元
- 注气控制过程监控
- 液压站,用于控制液压单元执行器,
- 阀针,气体回收和水喷嘴

高压氮供给系统
气体调节及增压站
氮气冲洗模块
水辅助系统
气体和水注入系统
压力脉冲测试设备(6,000bar)
高压成型机
塑料元件测试技术
氢运载元件的测试技术
气体精准注入单元
注气控制过程监控
液压站,用于控制液压单元执行器,
阀针,气体回收和水喷嘴

Maximum Pressure

德国MAXIMATOR超高压系统及产品公司
西北地区经销商联系方式:

西安嘉岳自动化技术有限公司 Garye Automation Company
地址:西安未央区未央大道138-1号中登大厦A座十二层
电话: 029 - 8647 4991 传真:029 - 8647 3942
邮编:710016 手机:182 9256 1696
E-mail:sales@garye- cn
Web:http://www- garye- cn

气驱液泵最大压力7,000bar(101,000psi)

Maximator气体增压泵

产品范围: 气动液压泵、气体放大器、气体增压器、超高压管、阀、接头等,还能提供全方位的超高压测试系统解决方案,产品涉及等静压试验系统、爆破压力测试系统、脉冲测试系统、泄露测试系统、功能测试系统、压力容器测试系统、气体辅助注塑系统、气瓶填充系统、氢气增压系统、综合高压供气站系统 等。公司秉承“顾客至上,锐意进取”的经营理念,坚持“客户第一”的原则为广大客户提供优质的服务。欢迎惠顾!

MAXIMATOR气体增压泵适用于对空气和工业气体,如氩气、氦气、氢气和氮气进行无油压缩。工作压力可达2100bar(30450psi),对氧气的增压可达350bar(5075psi)。 空气驱动的增压器是替代电动产品的高效产品,并且可以用于需防爆的工作场所。

德国Maximator气体增压泵、气驱气体增压器、气驱气泵、气体放大器(简称气压泵),可高效、低成本用于生产压缩空气或灌制瓶装气体。可满足许多要求较高压力压缩空气或气体的场所。工业领域可用于:蓄能器充气,高压轮胎充气,将低压气体转换成高压气体并充进减震柱,将气瓶中的低压气体输送到高压容器中,或在机床中用于气动卡盘。凡是气源压力不够高,无论是产业机械或测试装置,均可采用气驱气体增压器。

气体增压泵要包括DLE系列,最大气体压力可达21750Psi(150Mpa),也可应用于提供阀门驱动力,阀门管件压力容器航空航天附件气压测试,井口装置水中冒泡试验,汽车制动系统测试,通信电缆充气设备,气体辅助注塑高压氮气充气,工作气体如氮气、氢气、氩气及其他气体的增压及充瓶,以及超纯气体压缩(如CO2超临萃取)。






西安嘉岳自动化技术有限公司 Garye Automation Company

地址 : 西安市未央区经济技术开发区凤城五路 89 号 5 幢 1 单元 10601 室
电话:029 - 8647 4991 手机: 18292561696
http://www.garye.cn E-mail : sales@garye.cn
邮编 : 710018

京公网安备11010502019739 | 陕ICP备11000581号-1 | 联系我们
会员中心 ©2018 - 2022 版权所有


3180038393
邮件联系我们



加我微信

公众号
