Maximator超高压管阀件MAXIMATOR Valves Fitting & Tubing
Maximator超高压阀、接头和管件
MAXIMATOR在设计和生产高压设备领域已经有50多年的经验,在 球范围内享有极高的声誉,同时在服务上处于行业领先水准。超高压阀门、接头、管件,高压力10,500bar。
点击下载附件
Maximator Valves Fittings and Tubings 2013.pdf —6.01 MB
MAXIMATOR产品的优势
- 德国的技术和产品
- 产品种类多
- 交货时间短,高度灵活的制造工艺
- 证书(生产商声明,ATEX认证等),证明所有产品的可用性
- MAXIMATOR在高压技术领域有几十年的经验,生产的阀门、管件和配件广泛用于化学工业、水切割、动力系统和测试台的制造。
Maximator超高压管阀件产品范围:
耐压测试压力达5000bar(72500psi)
早期,MAXIMATOR管阀件的工作压力可达4500bar/65000psi,功能测试压力可达5000bar/72500psi。 一些阀门可以同时测试,如图片所示。
不断的开启/关闭阀门,从而检测不同压力负载。由此证明高压主体、螺纹连接和高压密封件是能够耐高压的。
经过频繁的开启和关闭,MAXIMATOR高压阀门证明其密封性和运行的平稳性。
脉冲测试压力达5000bar/72500psi,10Hz
MAXIMATOR脉冲测试台可用于测试MAXIMATOR高压阀门,压力可达4000bar/58000psi,10Hz
因此,MAXIMATOR高压阀门永久性周期测试是MAXIMATOR QA/QC体系的组成部分。
液泵系统应用范例
MAXIMATOR高压系统应用广泛。一些元件已被应用于MAXIMATOR高压系统,高压力可达5500bar/79000psi。平稳的运行和坚固的设计保证MAXIMATOR高压阀门即使在不利的条件下也能正常运行。
增压站的应用举例
增压泵可以压缩空气,压力达500bar/7250psi。但是,尤其重要的是要使用可靠的紧固件。
压缩气体首先通过一个四通,然后经过三通接头到气缸。压缩气体通过球阀供应给客户,供应给更多的客户需要另外增加相应阀门。
超高压管阀件
1550bar中压针阀
1550bar中压接头
1550bar过滤器
1550bar单向阀
2500bar高压针阀
4500bar高压针阀
4500bar高压接头
4500bar高压过滤器
4500bar高压单向阀
7000bar超高压针阀
10500bar超高压接头
高压钢管
1050bar管式阀元件
耐腐蚀元件
高压溢流阀
高压调压阀
MAXIMATOR Valves Fitting & Tubing
点击下载附件 Maximator Valves Fittings and Tubings 2013.pdf —6.01 MB
Maximator超高压阀、接头和管件产品目录
管式阀和接头元件
压力等级 15,200 psi (1,050 bar)
管式阀、管接头、六面短节、管式单向阀、管式直通过滤器
中压元件
压力等级 22,500 psi (1,550 bar)
阀、接头、抗振接头、钢管、锥面螺纹短管、单向阀、直通过滤器、直角过滤器、爆破片安装座、爆破片
高压元件
压力等级 65,000 psi (4,500 bar)
阀、接头、抗振接头、钢管、锥面螺纹短管、单向阀、直通过滤器、直角过滤器、爆破片安装座、爆破片
超高压元件
压力等级 152,000 psi (10,500 bar)
阀、接头、钢管、锥面螺纹短管
气控阀
常闭气控阀、常开气控阀
球阀
压力等级 21,000 psi (1,500 bar)
通径1/4”二通球阀、通径3/16”三通球阀、可选择气动和电动执行器
耐腐蚀元件
压力等级 30,000 psi (2,070 bar)
阀、接头、抗振接头、钢管、锥面螺纹短管、单向阀、直通过滤器
转接头
压力等级 152,000 psi (10,500 bar)
公转接头、母转接头、转接头(公-母)

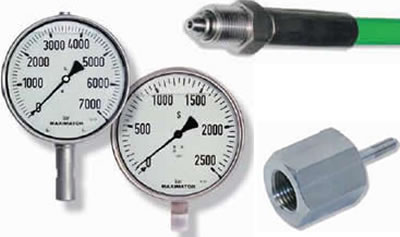

配件
压力表、表接头、压力传感器、高压软管、调压阀、压力开关
工具&安装
钢管攻丝、倒角、毛刺修理工具、管路连接数据和说明、小弯曲半径、截止阀扭矩值
定制阀、多路通和仪表阀
仪表阀、溢流阀、板式溢流阀、多路通
Maximator超高压阀、接头和管件产品概述
MAXIMATOR超高压阀门、配件和管件适用于不同的介质和工作压力,压力可达10,500bar。
1550bar中压针阀
MAXIMATOR 21V系列阀门的阀体材质为冷拔不锈钢。有六种不同阀体结构,可选择V型和可调节流量型阀针。
1550bar中压接头
MAXIMATOR中压接头和螺套总成设计简单、连接安全,高压力可达到1550bar。
1550bar过滤器
MAXIMATOR高压直通过滤器可以过滤高压系统中的气体和液体,高压力可达1550bar。
1550bar单向阀
MAXIMATOR球密封单向阀耐压时间长,也可在高温高压下使用。高压力可达1550bar。MAXIMATOR
O型圈密封单向阀的特点是无泄漏密封。所有的标准的O型圈材质适用于不同介质和不同温度。
2500bar高压针阀
MAXIMATOR 36V系列针阀的阀体材质为冷拔不锈钢。阀体有六种不同的阀体结构,可选择V型和可调节流量想阀针。
4500bar高压针阀
MAXIMATOR 65V系列阀门的阀体材质为冷拔不锈钢。阀体有六种不同的结构,可选择V型和可调节流量型阀针。
4500bar高压接头
MAXIMATOR高压接头可以与36V和65V系列高压阀和高压钢管连接使用。高压力可达到4500bar。
4500bar高压过滤器
MAXIMATOR高压直通过滤器可以过滤高压系统中的气体和液体,高压力可达4500bar。
4500bar高压单向阀
MAXIMATOR球密封单向阀耐压时间长,也可在高温高压下使用。MAXIMATOR
O型圈密封单向阀的特点是无泄漏密封。所有的标准的O型圈材质适用于不同介质和不同温度。高压力可达4500bar。
7000bar超高压针阀
MAXIMATOR 101V系列阀门的阀体材质为冷拔不锈钢。阀体有三种不同的设计,V型阀针。
10500bar超高压接头
MAXIMATOR超高压接头可与101V系列高压阀和高压钢管连接使用。所有的高压接头均加工了锥面和螺纹,高压力可达到10500bar。
高压钢管
MAXIMATOR提供冷拔后壁的高压钢管。严格按照生产与质量监控标准生产超高压钢管,尽量减小尺寸公差,确保所有加工可锥面和螺纹的管路能完全适用于超高压连接尺寸,钢管标准材质为304和316不锈钢。压力可达152,000psi(10,500bar)。
1050bar管式阀元件
MAXIMATOR 15V系列阀门的阀体材质为冷拔不锈钢。阀体有两种不同的设计,可选择V型和可调节流量型阀针。
耐腐蚀元件
MAXIMATOR可以为存在H2S的石油天然气领域提供一系列完善的阀门、接头、管件、单向阀和过滤器等。所有高压元件都采用高压连接。
高压溢流阀
MAXIMATOR高压溢流阀配备有可替换的金属阀座以及液体通风孔,设定压力范围为300bar至4500bar。MAXIMATOR高压溢流阀设计做为高压系统中可调节的压力限制器,特别适宜于流量剧烈变化的工况。
高压调压阀
MAXIMATOR调压阀具有高压力、小流量的特点,可以用于气体和液体介质。调压阀设计有标准化规格的安全泄漏孔,且密封形式有软密封和金属对金属的两种密封形式。内置40μm过滤器,增加了调压阀的使用寿命。
管式阀和接头:压力等级 15,200 psi (1,050 bar)
MAXIMATOR 能够提供一系列管式接头、带螺纹的六面短节、管式单向
阀和过滤器。所有管式阀都有 NPT 和 BSP 两种连接形式可选,管接头
都是 NPT连接形式。
接口规格: 1/4, 3/8, 1/2, 3/4 和 1 inch

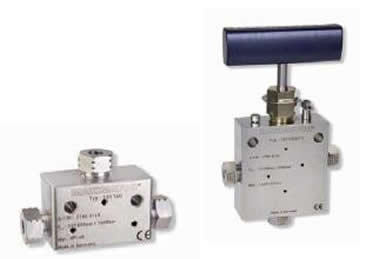

中压:压力等级 22,500 psi (1,550 bar)
MAXIMATOR 能提供中压截止阀、接头、管件、单向阀、直通过滤器、
抗振接头和爆破片安装座等。可在目录中查到这些配件的适当的螺纹
尺寸。
接口规格: 1/4, 3/8, 9/16, 3/4 和 1 inch

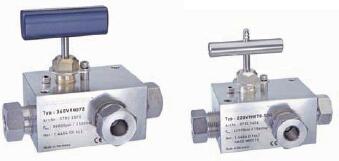

高压:压力等级 65,000 psi (4,500 bar)
MAXIMATOR 能够为您提供各种高压产品,涉及:高压截止阀、接头、
管件、单向阀、直通过滤器、抗振接头和爆破片安装座等。可在目录
中查到这些配件的适当的螺纹尺寸。
接口规格: 1/4, 3/8 和9/16 inch

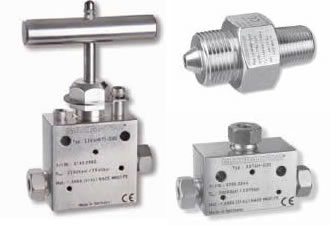

超高压:压力等级 152,000 psi (10,500 bar)
除了常规的中压和高压元器件,MAXIMATOR 还能为您提供超高压元器
件,如超高压阀、接头和管件。所有超高压元件标准接口均为5/16”。
高压接口规格: 1/4, 3/8 和9/16 inch(压力等级 101,000 psi);
超高压接口规格: 5/16 inch

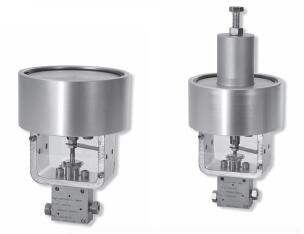

气控阀
MAXIMATOR 能提供各种型号的气控驱动头,并将其安装在标准手动截
止阀上以实现远程控制。我们能提供不同压力的常开和常闭气控阀以
满足不同的使用需求。
球阀:压力等级 21,000 psi (1,500 bar)
MAXIMATOR 能为各种使用工况提供不同种类和不同连接方式的球阀。
详细内容请参见具体页面。
二通球阀(通径1/4”到1/2”)、三通球阀(通径3/16”)、可选择
气动或电动执行器
转接头
MAXIMATOR 能够为您提供各种型号的转接头,它们可以完美连接两种
不同尺寸型号的管路和接口。
工具与安装
精准的加工工具对于锥面和螺纹处理是至关重要的。MAXIMATOR 能够
为您提供这些必要的加工工具,使用该工具进行锥面和螺纹处理的管
件外径可达 9/16“。
