德国斯德克Sendx的拉绳位移传感器

斯德克Sendx的拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个由Sendx专门研制的精密旋转感应器连接在一起,被测目标的位置变化导致钢绳的直线运动会被转换成轮毂的角度(旋转)运动。从而被角度传感元件(编码器或超高精度电位器)检测到并转换成标准的电信号输出。Sendx的拉绳位移传感器产品根据不同行业的要求,最大测量范围可达到15,000mm,综合精度可达到0.05%F.S,防护等级最高到IP67,可输出各种标准形式的模拟与数字信号,与绝大部分的测量和控制装置兼容,确保工业与科学研究应用中的测量和自动控制准确无误。

Sendx drawstring displacement sensor consists of stainless steel wire, a threaded hub, a precision rotation sensor and other parts. Position change of the measured target leads to linear motion of the steel wire, which leads to hub angle motion (rotation). The rotation is detected by angle sensor (encoder or ultra high precision potentiometers) and converted into a standard signal output. As required by different industry applications, Sendx drawstring displacement sensor products have various standard analog and digital signal outputs. The maximum range ability can reach to 15,000mm, comprehensive precision can reach 0.05%F.S, protection class up to IP67. Our products are compatible with most measurement and control devices and used for measurement and control in industries and research.

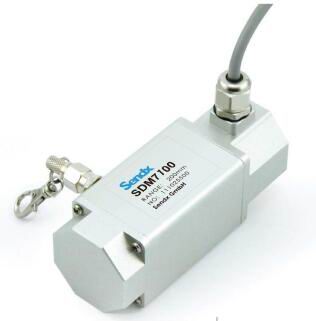

德国斯德克Sendx TYPE:SDM7100拉绳位移传感器

- 量程范围:0~100mm 至 0~500mm
- 输出信号:
电位器:Max10kΩ
电压:0~5V, 0~10V
电流:0~20mA
- 综合精度:0.25%F.S; 0.50%F.S

应用于航空、工业机械、自动化生产线和工程车辆等领域

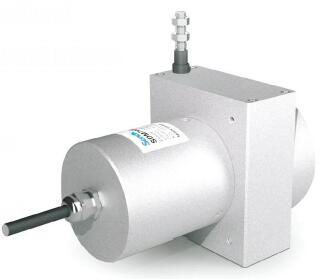

德国斯德克Sendx TYPE:SDM7400拉绳位移传感器

- 量程范围:0~500mm 至 0~8000mm
- 输出信号:
电位器:Max10kΩ
电压:0~5V, 0~10V
电流:0~20mA, 2线或3线
模/数转换的同步串行输出(SSI),最高16位
- 综合精度:0.05%F.S; 0.25%F.S; 0.50%F.S

应用于航空、工业机械、自动化生产线、桥梁隧道工程和工程车辆等领域

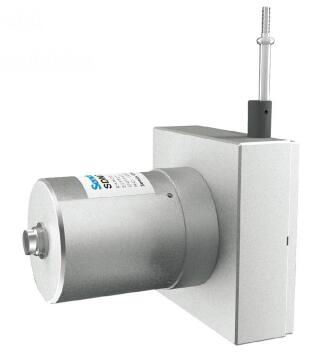

德国斯德克Sendx TYPE:SDM7300拉绳位移传感器

- 量程范围:0~100mm 至 0~3000mm
- 输出信号:
电位器:Max10kΩ
电压:0~5V, 0~10V
电流:0~20mA
编码器输出
- 综合精度:0.05%F.S; 0.25%F.S; 0.50%F.S

应用于航空、工业机械、自动化生产线、桥梁隧道工程和工程车辆等领域

德国斯德克Sendx TYPE:SDM7200拉绳位移传感器

- 量程范围:0~100mm 至 0~1200mm
- 输出信号:
电位器:Max10kΩ
电压:0~5V, 0~10V
电流:0~20mA
- 综合精度:0.25%F.S; 0.50%F.S

应用于航空、工业机械、自动化生产线、地铁和工程车辆等领域



德国斯德克Sendx磁致伸缩位移传感器

Sendx磁致伸缩位移传感器利用磁致伸缩测量原理,由传感器电子头送出电流脉冲(询问信号)时,波导管产生一个径向的磁场,两个磁场在波导管内相交的瞬间,即时生成一个应变脉冲(返回信号)。传感器电子头通过检测返回信号计算直线位移距离。Sendx磁致伸缩位移传感器由一个可移动的永磁铁、一条铁磁材料的测量感应元件和高度集成的电子头组成。组合了多种电磁—机械效应,精确测出位置并转换成标准信号输出。Sendx磁致伸缩位移传感器精度高,线性精度达0.02%F.S.,重复精度达0.001%F.S.,直接输出0...10V或0...20mA的标准信号或模/数转换的同步串行输出(SSI),可以与大部分的测量和控制装置兼容。

Sendx magnetostrictive displacement sensor applies the magnetostrictive measurement principle. The sensor electronics head sends out a current pulse (ask), waveguide produces a radial magnetic field. When the two magnetic fields intersect in the waveguide,a strain pulse (return signal) is generated immediately. Electronic sensor head calculates the linear displacement distance after receiving the return signal.Sendx magnetostrictive displacement sensor consists of a movable permanent magnet, a robust sensor cell and highly integrated electronic head. With integration of a series of electromagnetic mechanical effect, Sendx magnetostrictive displacement sensor can measure the position accurately and convert it into standard signal outputs.Sendx magnetostrictive displacement sensor is very accurate. It's nonlinearity up to 0.02%F.S., repeatability up to 0.001%F.S.,and has 0~10V or 4~20mA standard signal output or analog/digital synchronous serial output (SSI).The product is compatible with most of the measurement and control devices.

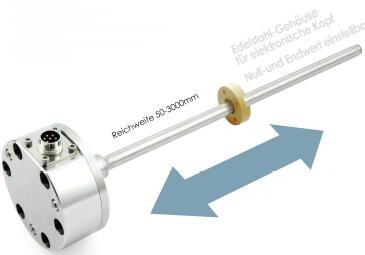

德国斯德克Sendx TYPE:SDM2100磁致伸缩位移传感器

- 量程:50 ~ 3000mm
- 输出信号:
电压:0~5 Vdc 0~10Vdc
电流:4~20 mA
模/数转换的同步串行输出(SSI)
- 线性精度:0.02%F.S typ.
- 重复精度:0.001%F.S typ

应用于航空、汽车工业、机械设备、液压气动和医疗设备等领域

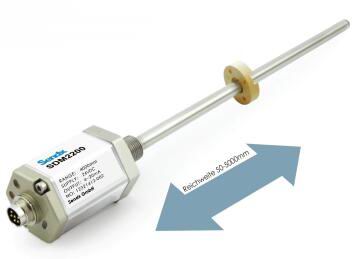

德国斯德克Sendx TYPE:SDM2200磁致伸缩位移传感器

- 量程:50 ~ 5000mm
- 输出信号:
电压:0~5 Vdc 0~10Vdc
电流:4~20 mA
模/数转换的同步串行输出(SSI)
- 线性精度:0.02%F.S typ.
- 重复精度:0.001%F.S typ

应用于航空、汽车工业、机械设备、液压气动和医疗设备等领域



德国斯德克Sendx是西安嘉岳自动化技术有限公司代理的工业传感器品牌之一,所有拉绳位移传感器产品均为原装正品,Sendx原厂质量保证。如果您对斯德克Sendx拉绳位移传感器系列产品的价格、厂家、型号、图片以及产品选型有任何疑问,欢迎[联系我们]获取有关德国斯德克Sendx拉绳位移传感器系列产品的最新信息。
