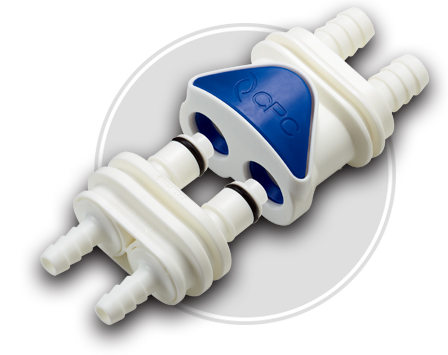

DPC系列双端口接头DPC Series couplings a dual port connection
双端接头DPC Series Couplings

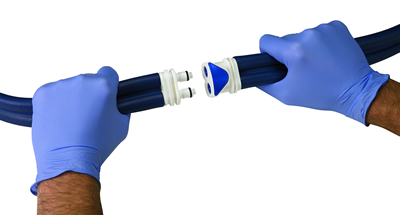

1/4寸流量的DPC系列接头配有双端口设计,接头设计紧凑,易于使用并且流量高。材质为热塑性聚甲醛,DPC系列有带阀和不带阀软管倒钩配置可供选择。只需单手按压拇指锁,便可同时连接和断开两条管道,操作简便。 专为双管道连接使用而设计,DPC系列接头提供直观的连接方法,只需要一个拇指锁,便可同时连接或断开两条管道。The 1/4" flow DPC Series couplings feature a dual port connection in a contoured design that delivers ease-of-use and excellent flow in a compact size. Made from acetal thermoplastic, the DPC Series includes valved and non-valved couplings with a single plastic thumb latch. One-hand operation makes the DPC Series the choice for simple, simultaneous connections and disconnections where two fluid lines are required.



CPC DPC Series Dual Port Connectors双端口接头
CPC DPC DPC Series Couplings Connector

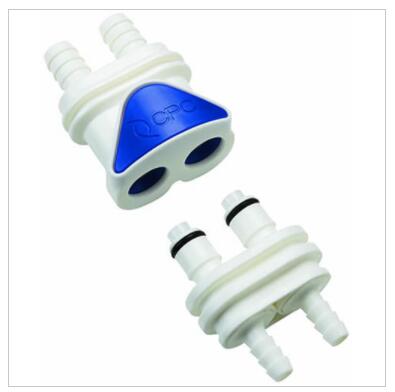

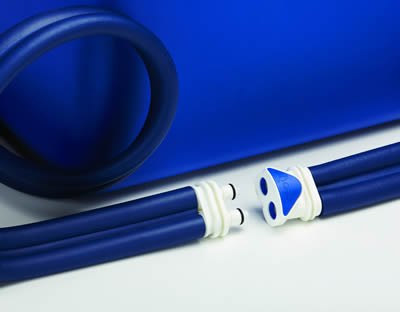

结合CPC成熟、可靠的阀门技术和闭锁机构,DPC系列通过一个单一的连接器便可连接两条管道,可快速和轻易地连接任何热冷却循环管道。”医疗和工业市场业务部经理Jim Brown 指出。“与CPC其它的多管道连接器一样, DPC系列确保多条管道可快速、无误地连接起来。1/4" to 3/8"流量的DPC系列接头,材质为热塑性聚甲醛,有带阀和不带阀软管倒钩配置可供选择,并通过键销式设计,以确保正确的流向。一体式终端设计令DPC系列提供更可靠的连接,缩短组装和安装的时间。 DPC Series快速插拔接头是以液体为基础的热管理系统、双腔管或医疗循环冷却液等应用的理想之选。





特点
- 单按钮
- 男女半耦合器的键控
- 紧凑和模块化设计
- 积分终端

优势
- 直观的一步,两线连接和断开
- 确保正确的流向
- 有吸引力的高品质设计,配置灵活
- 更少的活动部件,更短的组件,更快的安装


产品规格
压力:
真空至120 psi,8.3 巴

温度:
0°C 至 82°C

材料:
主要元件: 聚甲醛

指锁按钮:聚甲醛
阀簧: 316 不锈钢
外簧:不锈钢
O 型圈:
Buna-N 丁腈橡胶

颜色:白色配蓝色指锁按钮
管道尺寸: 1/4” 至 3/8”ID, 6.4mm 至 9.5mm ID

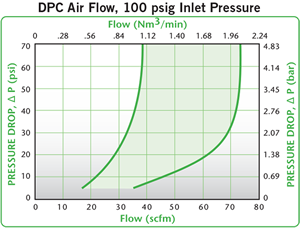

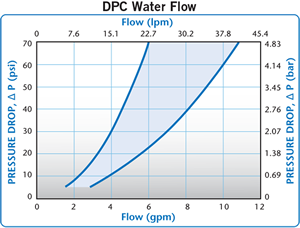

这两个图表只适用于单一管道的连接,旨在使您对各个系列产品的性能进行总体了解。各图的阴影区表示各系列产品的工作范围,即上下限范围。因此,根据所选接头的精确配置,您可以合理预期各项数值在阴影区的位置。



Cv值


Cv ~ 1.28 (18.44) max
Cv ~ 0.80 (11.53) max
Cv ~ 0.70 (10.09) max

Legend





CPC's DPC Couplings产品Bodies

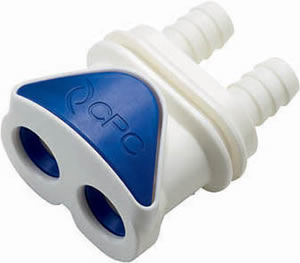

DPC17004

1/4 Hose Barb Non-Valved In-Line Coupling Body

DPC17006

3/8 Hose Barb Non-Valved In-Line Coupling Body

DPCD17004

1/4 Hose Barb Valved In-Line Coupling Body

DPCD17006

3/8 Hose Barb Valved In-Line Panel Mount Coupling Body

黑色定制产品
接受客户定制
接受客户定制颜色



CPC's DPC Couplings Inserts

DPC22004

1/4 Hose Barb Non-Valved In-Line Coupling Insert

DPC22006

3/8 Hose Barb Non-Valved In-Line Coupling Insert

DPCD22004

1/4 Hose Barb Valved In-Line Coupling Insert

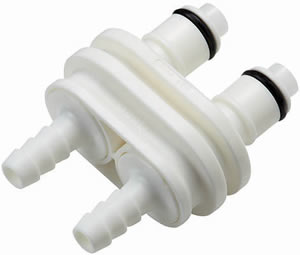

DPCD22006

3/8 Hose Barb Valved In-Line Coupling Insert







CPC将在中国国际医疗器械 博览会上展示其新双端口接头系列
日期: 2017-06-16
关键词:连接器 热管理



作为世界领先的软管用快速插拔接头和连接器供应商,CPC公司将在武汉举行的中国国际医疗器械(秋季)博览会(CMEF)2015展示双端接头DPC Series Couplings(展台号:D20)。专为双管道连接使用而设计,DPC系列接头提供直观的连接方法,只需要一个拇指锁,便可同时连接或断开两条管道。


“结合CPC成熟、可靠的阀门技术和闭锁机构,DPC系列通过一个单一的连接器便可连接两条管道,可快速和轻易地连接任何热冷却循环管道。”医疗和工业市场业务部经理 Jim Brown 指出。“与CPC其它的多管道连接器一样, DPC系列确保多条管道可快速、无误地连接起来。”


1/4寸流量的DPC系列接头,材质为热塑性聚甲醛,有带阀和不带阀软管倒钩配置可供选择,并通过键销式设计,以确保正确的流向。一体式终端设计令DPC系列提供更可靠的连接,缩短组装和安装的时间。


DPC Series快速插拔接头是以液体为基础的热管理系统、双腔管或医疗循环冷却液等应用的理想之选。
