CPC NSH Series couplings 塑料快速接头,DrumQuik

详细信息 :

CPC NSH系列是我司ChemQuik CQG06系列的一般应用版本,具有防止渗透溢漏,压力均衡的设计。模制聚丙烯及EPDM密封圈,内部为全塑胶,不含金属配件,无弹簧的畅顺通道,令液体能以大的容量高速传输。防止溢漏的性能,有效避免流失原料,减少停机时间,降低了用户被溢出的液体伤害的风险。CPC NSH Series couplings are general purpose versions of our pressure-balanced, non-spill, ChemQuik CQG couplings. Molded polypropylene, EPDM seals and a 100% springless and metal-free flow path provide broad chemical resistance and exceptionally high flow capacity, allowing instant disconnects (and reconnects), even under pressure. Their non-spill design virtually eliminates spills, minimizes downtime and enhances operator safety in a very low cost package.

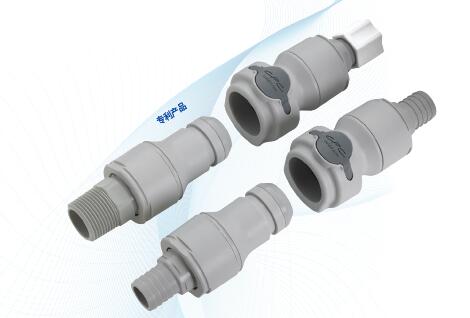

CPC NSH Series couplings快速接头


特点

无泄漏设计 压力平衡的无溢漏设计, 100% 无金属,无弹簧流道。
压力均衡的设计
无弹簧的畅顺通道
色彩编码可供选择
优点
降低了用户被溢出的液体伤害的风险
在高压下,亦可以单手进行分拆及再接驳
杜絕金屬污染
防止误连接

规格
压力:真空至120psi,8.3bar
温度:32°F至120°F(0°C至49°C)
材料:
主要元件和阀:玻璃纤维填充聚丙烯
指锁:玻璃纤维填充聚丙烯
密封圈:EPDM
弹簧(非润湿):316不锈钢
压缩螺母:白色聚丙烯
颜色:标配为灰色、深灰色强调色;可提供红色或蓝色指锁或插嘴前罩;

管道尺寸:3/8"至3/4"ID,9.5mm至19.0mmID

润滑剂:Krytox PFPE(惰性)
泄漏:<0.10cc/每次断开(复接)
杂质:0.03cc/每次连接
穿板式:选项接头套件(参见第57页)与ChemQuik DualContainment系统、DrumQuik 通用输送系统和AsianDrum适配器相兼容。

警告:压力、温度、化学品和工作环境可影响接头的性能。测试科德产品是否适宜应用条件属于客户责任。

若无特别说明,所有的测量尺寸单位均为英寸(毫米)。管道必须符合规定的内径和外径要求。*穿板式套件可和接头母座一起用于前端安装或和插嘴一起用于前端或后端安装。

详细的产品参数可下载中文选型资料-参阅第56页产品选型资料。




CPC NSH塑料快速接头,DrumQuik

Products Bodies

1800700
Dust Cap Coupling Body & Coupling Insert (NSH/CQG)
NSHD10006BSPT
3/8 BSPT Valved In-Line Coupling Body
NSHD10008
1/2 MNPT Valved In-Line Coupling Body
NSHD10012
3/4 NPT Valved In-Line Coupling Body
NSHD13006
3/8 JACO Valved In-Line Coupling Body
NSHD13008
1/2 JACO Valved In-Line Coupling Body
NSHD17006
3/8 Hose Barb Valved In-Line Coupling Body
NSHD17008
1/2 Hose Barb Valved In-Line Coupling Body
NSHD17010
5/8 Hose Barb Valved In-Line Coupling Body
NSHD17012
3/4 Hose Barb Valved In-Line Coupling Body
NSHD19006
3/8 FNPT Valved In-Line Coupling Body
Fittings, Valves and Accessories

Panel Mount Kit for NSH (EPDM)
NSHPMKIT12
Panel Mount Kit for NSH (EPDM)

Inserts

NSHD20006
3/8 JACO Valved In-Line Coupling Insert
NSHD20008
1/2 JACO Valved In-Line Coupling Insert
NSHD22006
3/8 Hose Barb Valved In-Line Coupling Insert
NSHD22008
1/2 Hose Barb Valved In-Line Coupling Insert
NSHD22010
5/8 Hose Barb Valved In-Line Coupling Insert
NSHD22012
3/4 Hose Barb Valved In-Line Coupling Insert
NSHD24006BSPT
3/8 BSPT Valved In-Line Coupling Insert
NSHD24008
1/2 MNPT Valved In-Line Coupling Insert

NSHD24012
3/4 NPT Valved Coupling Insert
NSHD26006
3/8 FNPT Valved In-Line Coupling Insert
